| ИОНИЗАЦИОННЫЙ ПОЖАРНЫЙ ИЗВЕЩАТЕЛЬ |  |
Номер публикации патента: 2182366 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G08B017/11 | | Аналоги изобретения: | ГЕЛЬФАНД М.Е. и др. Радиоизотопные приборы и их применение в промышленности. - Энергоатомиздат, 1968, с.180-182. SU 587884 А, 05.01.1978. SU 538384 А, 05.12.1976. SU 1228132 А1, 30.04.1986. US 3500368 А, 10.03.1970. US 3795904 А, 05.03.1974. GB 1412164 А, 29.10.1975. FR 2226714 А, 20.12.1974. FR 2232025 А, 31.01.1975. EP 4423489 А1, 14.09.1990. CH 678900 А5, 15.11.1991. |
| Имя заявителя: | Институт физико-технических проблем | | Изобретатели: | Плотников В.П.
Пушкин В.А.
Щербаков Г.М.
Федорков В.Г. | | Патентообладатели: | Институт физико-технических проблем |
Реферат | |

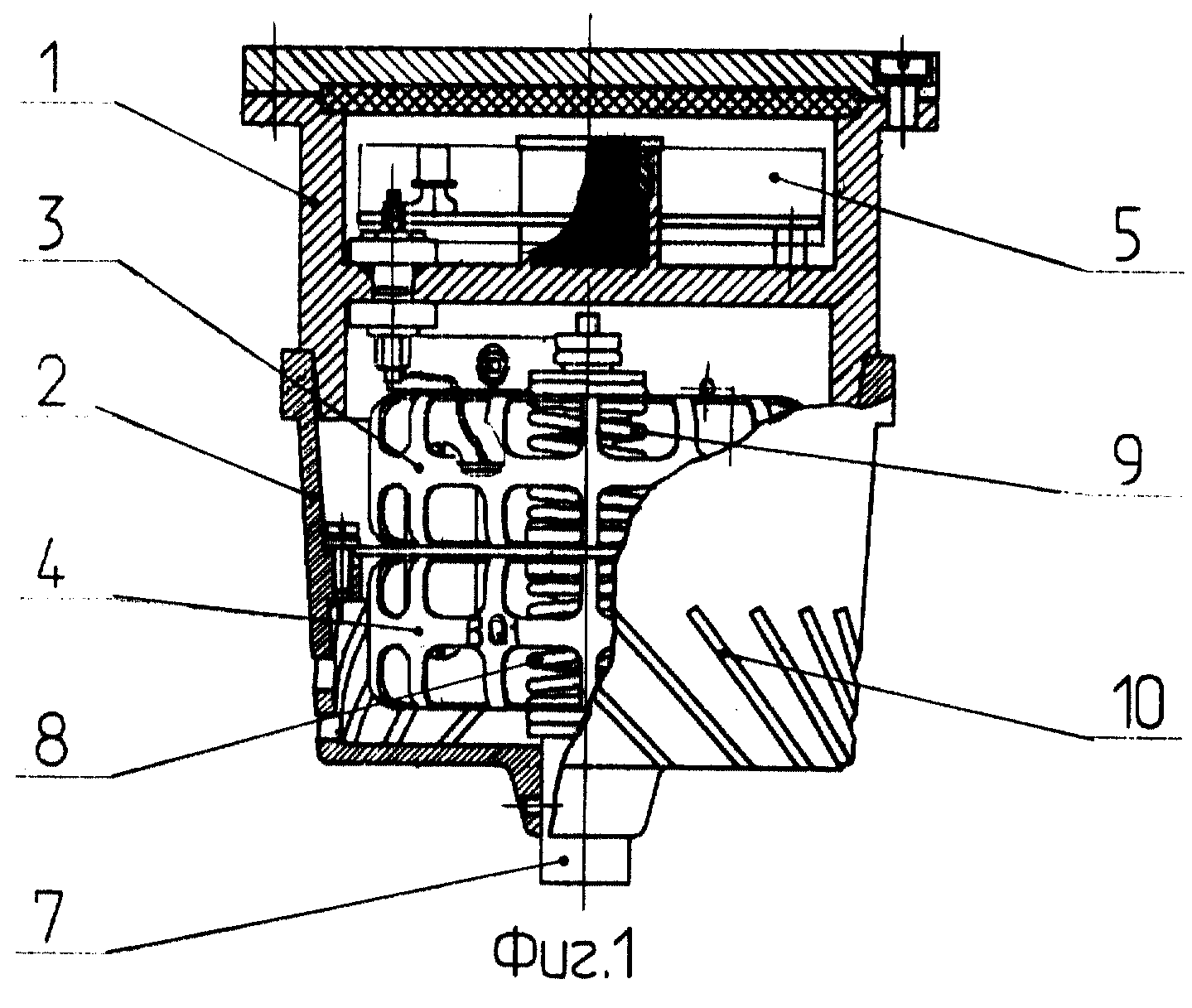

Изобретение относится к области пожарной сигнализации, а именно к приборам формирования сигнала по пожарной тревоге при начальной стадии возгорания, т.е. при появлении дыма, и может быть использовано в помещениях, характеризующихся большим перепадом температур, повышенной влажности, воздействием ионизирующих веществ. Техническим результатом является повышение эффективности работы устройства в особо сложных условиях эксплуатации и упрощение настройки извещателя в условиях серийного производства. Технический результат достигается тем, что ионизационный пожарный извещатель состоит из корпуса, верхний отсек которого выполнен герметичным и снабжен влагопоглотителем, например силикагелем, внутри которого расположена электронная схема устройства, а нижний отсек корпуса имеет сквозные пазы, размещенные под углом к продольной оси корпуса, при этом ширина паза меньше или равна толщине стенки корпуса. В нижнем отсеке корпуса находятся идентично выполненные эталонная и измерительная ионизационные камеры, соединенные с электронной схемой, а внутри камер помещены источники ионизирующего излучения. Вдоль оси камеры установлены пружины, навитые вокруг источников ионизирующего излучения эталонной и измерительной камер. Устройство для проверки на срабатывание, соединенное с оптической индикацией, например со светодиодом, может быть выполнено в виде кнопки-толкателя и связано с пружиной измерительной камеры. 1 з.п. ф-лы, 2 ил.
|
