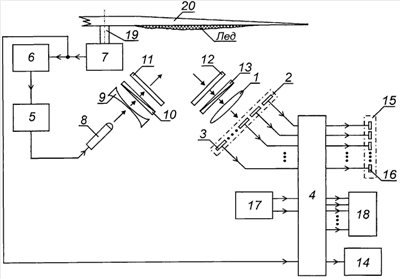

Изобретение относится к средствам регистрации обледенения и предназначено для использования на винтокрылых летательных аппаратах. Сигнализатор содержит приемную оптическую систему, фотоприемник, блок обработки сигналов, импульсный генератор, модулятор, синхронизатор, оптический излучатель, передающую оптическую систему, поляризатор, оптически прозрачный обогреваемый обтекатель излучателя, оптически прозрачный обогреваемый обтекатель фотоприемника, анализатор, устройство управления противообледенительной системой, индикатор наличия обледенения, блок пороговых напряжений, блок аварийной сигнализации. Фотоприемник выполнен в виде N фоточувствительных элементов, где N - целое число больше единицы, подключенных своими выходами соответственно к N входам блока обработки сигналов. Первые N выходов блока обработки сигналов соединены соответственно с N входами индикатора наличия обледенения, включающего в себя N элементов индикации. Первый и второй выходы блока пороговых напряжений подключены соответственно к (N+1)-My и (N+2)-My входам блока обработки сигналов. Вторые N выходов блока обработки сигналов соединены соответственно с N входами блока аварийной сигнализации. Выход синхронизатора соединен с входом стробирования блока обработки сигналов. Анализатор повернут относительно поляризатора на угол, обеспечивающий неортогональность их плоскостей поляризации. Достигается повышение информативности и надежности сигнализации, помехозащищенности. 1 ил.
