DE 19718122 A1, 05.11.1998. RU 2200782 C2, 20.03.2003. RU 2196557 C2, 10.01.2003. RU 2193350 C2, 10.06.2002. DE 3116357, 07.01.1982. DE 10103378 A1, 27.06.2002.
Имя заявителя:
ГИЗЕКЕ УНД ДЕВРИЕНТ ГМБХ (DE)
Изобретатели:
ШТАЙН Дитер (DE) ВУНДЕРЕР Бернд (DE)
Патентообладатели:
ГИЗЕКЕ УНД ДЕВРИЕНТ ГМБХ (DE)
Приоритетные данные:
11.08.2004 DE 102004039049.5
Реферат

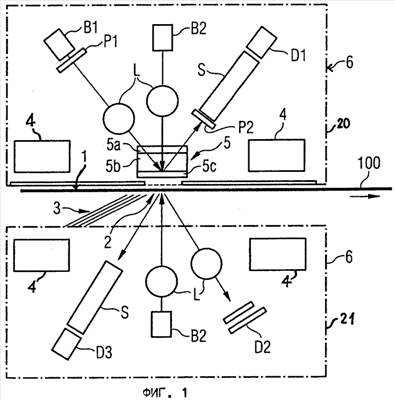

Изобретение относится к средствам измерения физических свойств листового материала. Техническим результатом является обеспечение измерения как можно большего числа разных свойств листового материала с использованием компактной конструкции устройства. Сенсорное устройство для оптического измерения по меньшей мере двух разных физических свойств листовых материалов, в частности банкнот (100), имеет общее измерительное окно (2), на которое направлены по меньшей мере два источника (В1, В2) разных электромагнитных излучений, подходящих для измерения разных свойств. Один или несколько направленных на измерительное окно детекторов (D1-D3) детектируют отраженное, переизлученное, пропущенное излучение и/или флуоресцентное излучение. В частности, в измерительном окне можно разместить магнитооптический преобразователь (5) для детектирования магнитных свойств листового материала, который, имея дихроичное зеркальное покрытие (5с), отражает используемое для магнитооптических измерений излучение в одном диапазоне длин волн и пропускает излучение в другом диапазона длин волн. Подобное многофункциональное сенсорное устройство может быть выполнено компактным, обеспечивая при этом проверку самых разных физических свойств. 2 н. и 10 з.п. ф-лы, 10 ил.
