SU 386399 A1, 14.06.1973. SU 1019451 A, 23.05.1983. RU 2066877 С1, 20.09.1996. ЕР 1777157 A1, 25.04.2007.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский государственный энергетический университет" (ФГБОУ ВПО "КГЭУ") (RU)
Изобретатели:
Магданов Геннадий Саяфович (RU) Рылов Юрий Анатольевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский государственный энергетический университет" (ФГБОУ ВПО "КГЭУ") (RU)
Реферат

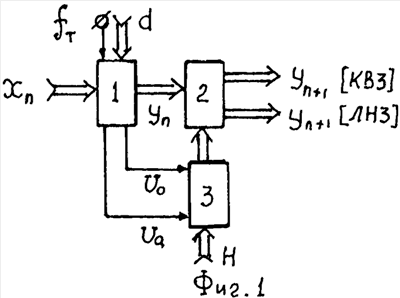

Изобретение относится к автоматике и вычислительной технике. Техническим результатом является повышение качества и точности управления в цифровых системах контроля и наведения различных объектов. Цифровое прогнозирующее устройство, в состав которого входят: блок сглаживания, содержащий сумматор, первый и второй реверсивные счетчики, одноканальный субблок сглаживания из сумматора и регистра, субблок задания соотношения отклонений, содержащий регистр, счетчик и элемент задержки, субблок действительных отклонений, содержащий блок инверторов, два компаратора и элемент И, субблок единичных приращений, содержащий два элемента И и инвертор, субблок управления динамической характеристикой, содержащий два формирователя импульсов, элемент ИЛИ, счетчик, три элемента И и триггер режима, информационный выход блока сглаживания, информационный, первый управляющий и тактирующий входы устройства; узел тактирования блока прогноза, содержащий элемент задержки, триггер, генератор импульсов, элемент И и регистр сдвига; блок прогноза, содержащий первый и второй вычитатели, каждый из которых содержит блок регистровой памяти, мультиплексор, блок инверторов и сумматор, субблок квадратичного прогноза, содержащий инвертор, первый и второй сумматоры; узел управления динамикой прогноза, содержащий регистр хранения адреса ординат предыстории входного процесса, компаратор, инвертор, элемент И и счетчик адреса, субблок линейного прогноза. 6 ил., 1 табл.
