BULT K ЕТ AL: "A CLASS OF ANALOG CMOS CIRCUITS BASED ON THE SQUARE-LAW CHARACTERISTIC OF AN MOS TRANSISTOR IN SATURATION", IEEE JOURNAL OF SOLID-STATE CIRCUITS, IEEE SERVICE CENTER, PISCATAWAY, NJ, US, том SC-22, номер 3, 01.06.1987. JP 2004157757 A, 03.06.2004. US 2003005018 A1, 02.01.2003. RU 2149447 C1, 20.05.2000.
Имя заявителя:
СИТЕЛ СЕМИКОНДУКТОР Б.В. (NL)
Изобретатели:
НЕЙРОЛДЕР Маньо (NL)
Патентообладатели:
СИТЕЛ СЕМИКОНДУКТОР Б.В. (NL)
Приоритетные данные:
22.04.2005 US 11/112,581
Реферат

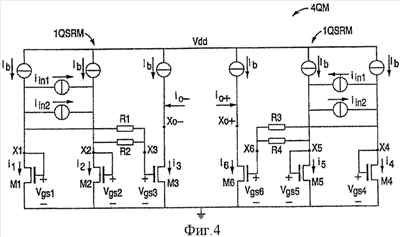

Изобретения относятся к аналоговым умножителям. Достигаемый технический результат - уменьшение сложности схемы аналоговых умножителей. Схема токового умножителя включает в себя первый, второй и третий МОП транзисторы с общим отношением ширины канала к его длине и первый и второй источники тока, которые соответственно обеспечивают первый и второй входные токи, отображающие первый и второй перемножаемые множители. Первый и второй МОП транзисторы производят первое и второе напряжения как функции первого и второго входных токов, и третий МОП транзистор производит третий ток как функцию первого и второго напряжений. В ответ на третий ток схема токового умножителя производит сигнал произведения первого и второго сомножителей. 3 н. и 17 з.п. ф-лы, 12 ил.
