SU 1569815 A1, 07.06.1990. SU 1564637 A1, 15.05.1990. WO 2005/022811 A2, 10.03.2005. RU 2394257 C1, 10.07.2010.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU), Закрытое акционерное общество "МНИТИ" (RU)
Изобретатели:
Аминев Дмитрий Андреевич (RU) Батов Александр Александрович (RU) Майданюк Михаил Михайлович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU) Закрытое акционерное общество "МНИТИ" (RU)
Реферат

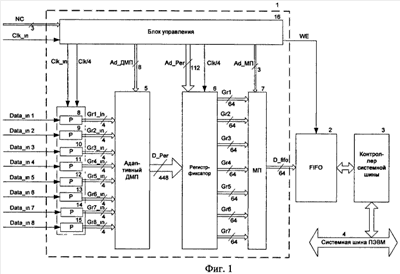

Изобретение относится к цифровым системам обработки сигналов и предназначено для перепаковки потоков данных. Техническим результатом является осуществление перепаковки при любом числе входных потоков от 1 до 8 без необходимости жесткой синхронизации входных потоков по тактовым частотам. В устройстве имеется логический блок с входом тактового сигнала и восемью входами для данных, 64-разрядный регистр FIFO, входы которого соединены с соответствующими входами контроллера системной шины ПЭВМ, соединенного с системной шиной. В логический блок введены мультиплексор, регистр-фиксатор с 448 ячейками, адаптивный демультиплексор, 8 распределителей потоков данных, блок управления, при этом выходная 64-разрядная шина мультиплексора соединена с соответствующей входной шиной регистра FIFO, выходы регистра-фиксатора объединены в шины по 64 разряда, которые соединены с соответствующими входами мультиплексора, а входы регистра-фиксатора соединены с входами адаптивного демультиплексора, 32 выхода распределителей потоков данных соединены с 32 входами адаптивного демультиплексора, а входы распределителей соединены с соответствующими входами данных, на один вход блока управления подается тактовый сигнал, на другой вход подается сигнал, соответствующий числу входных каналов, которое может меняться от 1 до 8. 3 ил.
