Имя заявителя:
Шубин Владимир Владимирович (RU)
Изобретатели:
Шубин Владимир Владимирович (RU)
Патентообладатели:
Шубин Владимир Владимирович (RU)
Реферат

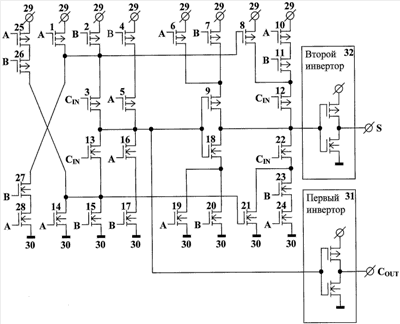

Изобретение относится к вычислительной технике и может быть использовано при построении многоразрядных быстродействующих сумматоров и АЛУ. Техническим результатом является повышение быстродействия формирования сигнала переноса за счет уменьшения емкостных нагрузок в цепи прохождения сигнала от входа переноса CIN до выхода результата сложения S. Устройство содержит 14 полевых транзисторов Р-типа проводимости, 14 полевых транзисторов N-типа проводимости, входы слагаемых А и В, вход переноса CIN, выводы питания высокого и низкого уровней напряжения, первый инвертор, выход которого является выходом сигнала переноса COUT, второй инвертор, выход которого является выходом результата сложения S. 1 ил., 1 табл.
