ФУНКЦИОНАЛЬНАЯ СТРУКТУРА ПАРАЛЛЕЛЬНОГО СУММАТОРА ДЛЯ УМНОЖИТЕЛЯ, В КОТОРОМ АРГУМЕНТЫ СЛАГАЕМЫХ ЧАСТИЧНЫХ ПРОИЗВЕДЕНИЙ ЯВЛЯЮТСЯ АРГУМЕНТАМИ ТРОИЧНОЙ СИСТЕМЫ СЧИСЛЕНИЯ f(+1, 0, - 1) В ПОЗИЦИОННО - ЗНАКОВОМ ЕЕ ФОРМАТЕ f(+/ - ) (ВАРИАНТЫ)
ДЖ. УЭЙКЕРЛИ. Проектирование цифровых устройств, Т.1. - М.: Постмаркет, 2002, с.508. RU 2069009 C1, 10.11.1996. SU 1727120 A1, 15.04.1992. JP 62204332 A, 09.09.1987. JP 63197227 A, 16.08.1988.
Имя заявителя:
Петренко Лев Петрович (UA)
Изобретатели:
Петренко Лев Петрович (UA)
Патентообладатели:
Петренко Лев Петрович (UA)
Реферат

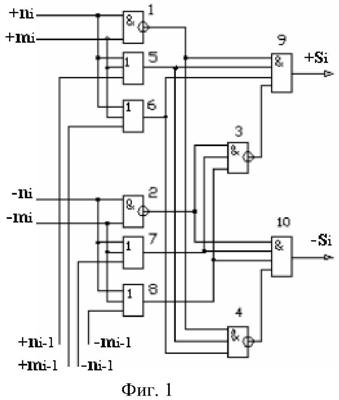

Изобретение относится к вычислительной технике и может быть использовано при построении арифметических устройств и выполнения арифметических операций суммирования частичных произведений в комбинационном умножителе. Техническим результатом является повышение быстродействия устройства. Каждый разряд сумматора в первом варианте реализации выполнен в виде положительного и условно отрицательного каналов суммирования, каждый из которых содержит два логических элемента И-НЕ, логический элемент И, два логических элемента ИЛИ. 2 н.п. ф-лы, 11 ил.
