НОВОЧЕРКАССКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНОЕ УЧИЛИЩЕ СВЯЗИ (ИНСТИТУТ СВЯЗИ) (RU)
Изобретатели:
Апанасов Евгений Викторович (RU) Масютин Александр Николаевич (RU) Братко Александр Иванович (RU) Котов Александр Владимирович (RU)
Патентообладатели:
НОВОЧЕРКАССКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНОЕ УЧИЛИЩЕ СВЯЗИ (ИНСТИТУТ СВЯЗИ) (RU)
Реферат

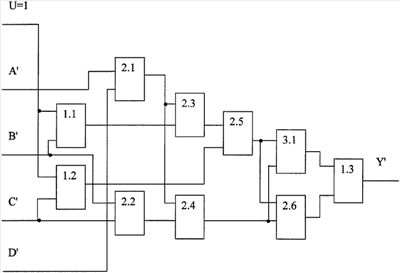

Устройство логических и арифметических операций с дискретными и аналоговыми значениями нулей и единиц относится к вычислительной технике и может быть использовано для реализации как логических, так и арифметических операций с дискретными и аналоговыми значениями нулей и единиц. Технический результат заключается в улучшении точности оценки. Устройство содержит первый, второй и третий аналоговые вычитатели (1.1, 1.2, 1.3), первый, второй, третий, четвертый, пятый и шестой аналоговые перемножители (2.1, 2.2, 2.3, 2.4, 2.5, 2.6) и первый сумматор (3.1). Аналоговые значения (единица или ноль) либо дискретные значения (с уровнем логической единицы или нуля) поступают параллельно на первый (А'), второй (В'), третий (С') и четвертый (D') информационные входы. На дополнительный информационный вход устройства «1» поступает сигнал с уровнем логической единицы, из которого вычитается значение сигнала, поступающего на второй (В') и третий (С') информационные входы устройства. 1 ил., 4 табл.
