RU 2296820 С2, 10.04.2007. RU 2086971 C1, 10.08.1997. US 6765629 В1, 20.07.2004. US 2007/0249141 A1, 25.10.2007. KR 20070067875 A, 29.06.2007.
Имя заявителя:
УОРЛДВИЖИН КО., ЛТД. (KR), ПАРК Джае Бум (KR)
Изобретатели:
ПАРК Джае Бум (KR)
Патентообладатели:
УОРЛДВИЖИН КО., ЛТД. (KR) ПАРК Джае Бум (KR)
Приоритетные данные:
27.06.2008 KR 10-2008-0061434
Реферат

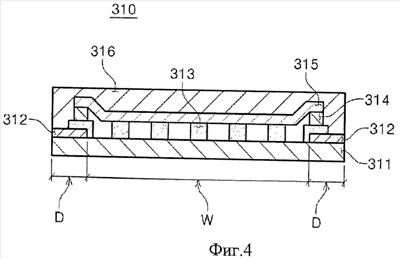

Изобретение относится к емкостному сенсорному датчику, в частности к емкостному сенсорному датчику, интегрированному с панелью окна. Емкостной сенсорный датчик, интегрированный с панелью окна по настоящему изобретению, включает прозрачную подложку панели окна; токонепроводящий непрозрачный декоративный слой, сформированный на поверхности подложки панели окна вдоль края этой поверхности так, чтобы ограничить область прозрачного участка на подложке панели окна; прозрачный токопроводящий слой рисунка электрода, сформированный сверху прозрачного участка подложки панели окна и декоративного слоя; и токопроводящий слой межсоединений, сформированный по краю верхней поверхности слоя рисунка электрода. Токопроводящий слой межсоединений расположен так, чтобы он был спрятан под непрозрачным декоративным слоем. Поскольку емкостной сенсорный датчик по настоящему изобретению интегрирован с панелью окна, не требуется дополнительной подложки (ПЭТ-Э), на которой обычно располагают рисунок электрода, за счет этого уменьшается толщина емкостного сенсорного датчика. Также емкостной сенсорный датчик по настоящему изобретению не требует никаких адгезивов для приклеивания отдельной подложки, что снижает себестоимость производства. 2 н. и 19 з.п. ф-лы, 6 ил.
