ИСТОЧНИК ОПОРНОГО НАПРЯЖЕНИЯ

Номер публикации патента: 2475807

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2012108501/08
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G05F003/16
Аналоги изобретения: US 5278491 A, 11.01.1994. RU 2332702 C1, 27.08.2008. RU 2101751 C1, 10.01.1998. RU 2152640 C1, 10.07.2000.

Имя заявителя: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ФГБОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Старченко Евгений Иванович (RU)
Кузнецов Павел Сергеевич (RU)
Патентообладатели: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ФГБОУ ВПО "ЮРГУЭС") (RU)

Реферат

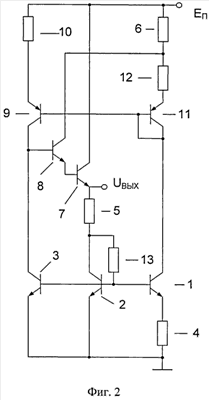

Устройство относится к области электротехники. Техническим результатом является повышение температурной стабильности выходного напряжения источника опорного напряжения. Для этого предложен источник опорного напряжения, содержащий первый транзистор, база которого подключена к базе второго транзистора, эмиттер второго транзистора подключен к общей шине, эмиттер первого транзистора через первый резистор подключен к общей шине, третий транзистор, эмиттером подключенный к общей шине, четвертый транзистор, коллектором подключенный к шине питания, эмиттером - к выходу устройства, второй резистор, включенный между выходом устройства и коллектором второго транзистора, третий резистор, первым выводом подключенный к шине питания, четвертый резистор, пятый, шестой и седьмой транзисторы, пятый и шестой резисторы, причем база третьего транзистора подключена к базе второго транзистора, коллектор третьего транзистора подключен к базе пятого транзистора, эмиттер которого соединен с базой четвертого транзистора, а коллектор - со вторым выводом третьего резистора, коллектор шестого транзистора подключен к базе пятого транзистора, эмиттер шестого транзистора через четвертый резистор подключен к шине питания, база шестого транзистора соединена с объединенными базой и коллектором седьмого транзистора и коллектором первого транзистора, эмиттер седьмого транзистора через пятый резистор соединен с коллектором пятого транзистора, а шестой резистор включен между базой и коллектором второго транзистора. 6 ил.
