US 6504419 B1, 07.01.2003. RU 2193273 C2, 20.11.2002. US 2005/0127999 A1, 16.06.2005. US 2003/0201831 A1, 30.10.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Прокопенко Николай Николаевич (RU) Серебряков Александр Игоревич (RU) Хорунжий Андрей Васильевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

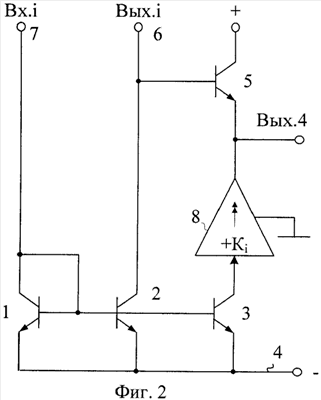

Изобретение относится к области радиотехники и связи и может быть использовано в качестве функционального узла различных устройств усиления аналоговых сигналов, в структуре аналоговых микросхем различного функционального назначения (например, операционных усилителях (ОУ), стабилизаторах напряжения, компараторах). Технический результат заключается в повышении точности передачи по току. Токовое зеркало содержит первый (1), второй (2) и третий (3) входные транзисторы с объединенными базами, эмиттеры которых связаны с шиной источника питания (4), входной транзистор выходного эмиттерного повторителя (5), база которого подключена к выходу (6) токового зеркала, причем вход (7) токового зеркала соединен с коллектором первого (1) входного транзистора и связан с базами первого (1), второго (2) и третьего (3) входных транзисторов. Коллектор третьего входного транзистора (3) связан с эмиттером входного транзистора выходного эмиттерного повторителя (5) через дополнительный неинвертирующий усилитель тока (8). 5 з.п. ф-лы, 19 ил.
