RU 2209500 С2, 27.07.2003. RU 2324994 C2, 20.05.2006. GB 2109960 А, 08.06.1983. US 5821716 А, 13.10.1998. DE 4214431 А1, 11.11.1993. DE 2410641 А1, 11.09.1975. JP 2003015747 А, 13.10.2003. WO 0192978 А1, 06.12.2001.
Имя заявителя:
АББ ТЕКНОЛОДЖИ ЛТД (CH)
Изобретатели:
БЛОМКВИСТ Хокан (SE) ПЕРОЛЬС Мартин (SE) ЕКЕНГРЕН Ян (SE) МАТАЭ Йеан (SE) КОНОВ Лахан (SE) ЭРИКССОН Ларс Г. (SE) ФРЕСЕН Томмю (SE) ЭСТЕРХОЛЬМ Хельге (SE) ЭРИКССОН Пер (SE)
Патентообладатели:
АББ ТЕКНОЛОДЖИ ЛТД (CH)
Приоритетные данные:
25.08.2006 SE 0601739-6
Реферат

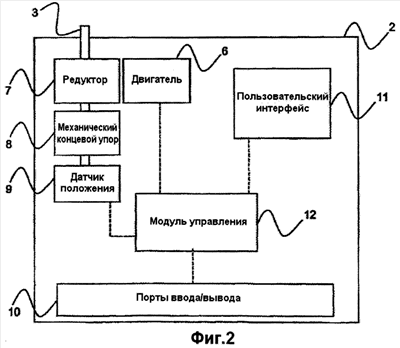

Изобретение относится к области электротехники и может быть использовано в переключателях отводов трансформаторов под нагрузкой. Техническим результатом является сокращение времени освоения производства, повышение гибкости для внесения в заказ изменений на поздних стадиях его выполнения, повышение удобства обслуживания, уменьшение стоимости электрического двигателя переключателя отводов. Отсек (2) электрического двигателя в составе переключателя отводов под нагрузкой содержит модуль электрического двигателя и модуль (12) управления. Модуль электрического двигателя содержит электрический двигатель (6), редуктор (7) и датчик (9) положения, причем модуль (12) управления выполнен с возможностью управления выходным валом (3), выходящим из отсека (2) электрического двигателя, путем подачи питания на электрический двигатель (6) через прямое соединение для приведения выходного вала (3) в движение через редуктор (7), причем датчик (9) положения выполнен с возможностью регистрации движения и положений выходного вала (3) и передачи информации о таковых модулю (12) управления. Отсек (2) электрического двигателя в рабочем состоянии герметично закрыт с модулем электрического двигателя и модулем (12) управления, расположенными внутри такого герметично закрытого объема. 2 н. и 5 з.п. ф-лы, 2 ил.
