Открытое акционерное общество "Российский институт мощного радиостроения" (RU)
Изобретатели:
Жуков Сергей Алексеевич (RU) Обухов Александр Петрович (RU) Пестовский Игорь Николаевич (RU) Соломин Сергей Николаевич (RU) Ульянов Владимир Иванович (RU) Чернолес Владимир Петрович (RU) Шестаков Юрий Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Российский институт мощного радиостроения" (RU)
Реферат

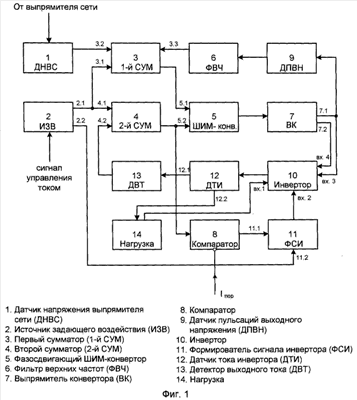

Изобретение относится к электротехнике и предназначено для использования в составе устройства размагничивания кораблей, в частности в качестве источника питания (ИП) электромагнитных компенсаторов (ЭМК). Техническим результатом от использования заявленного ИП ЭМК является достижение более глубокого подавления возникающих пульсаций тока и защита от импульсных помех. ИП ЭМК состоит из ДНВС (1), ИЗВ (2), первого (3) и второго (4) сумматоров, фазосдвигающего ШИМ-конвертора (5), ФВЧ (6), ВК (7), компаратора (8), ДПВН (9), инвертора (10), ФСИ (11), ДТИ (12), ДВТ (13) и нагрузки (14). Соединение перечисленных элементов схемы ИП ЭМК формирует две петли обратной связи: одну по току, вторую по напряжению. Такая схема обеспечивает технический результат - возможность подавления пульсаций выходного тока и помехи сети для произвольных типов нагрузки, активных и реактивных, без снижения КПД устройства и, следовательно, обеспечить более глубокое подавление пульсаций тока и защиту от импульсных помех. 2 ил.
