СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ С ЭЛЕМЕНТАМИ ЗАЩИТЫ И РЕЗЕРВИРОВАНИЯ (ВАРИАНТЫ)

Номер публикации патента: 2377630

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008136842/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G05F001/30
Аналоги изобретения: RU 2100837 C1, 27.12.1997. RU 2237270 C1, 27.09.2004. US 2007296390 A1, 27.12.2007.

Имя заявителя: Фейгин Лев Залманович (RU)
Изобретатели: Фейгин Лев Залманович (RU)
Левинзон Сулейман Владимирович (RU)
Косой Петр Львович (RU)
Клавсуц Ирина Львовна (RU)
Серегина Алла Анатольевна (RU)
Фейгин Игорь Львович (RU)
Патентообладатели: Фейгин Лев Залманович (RU)

Реферат

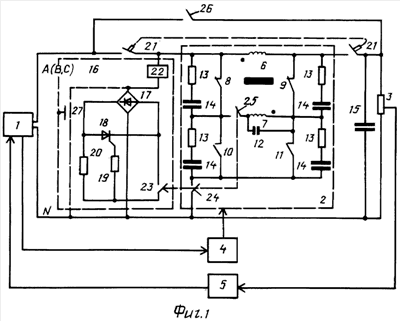

Изобретение относится к области электротехники и может быть использовано для электропитания электротехнической аппаратуры, осветительных сетей, систем связи, автоматики и телемеханики, жилых и общественных зданий с целью оптимизации работы электрооборудования и энергосбережения. Техническим результатом является расширение функциональных возможностей и усовершенствование ряда узлов стабилизатора. Указанный результат достигается тем, что в устройство, содержащее регулировочный трансформатор, первичная обмотка которого через коммутирующий блок, содержащий коммутирующие элементы, подключена к выводам для подключения входного напряжения, вторичная обмотка включена в цепь нагрузки, устройство сравнения и управления, коммутирующий блок выполнен в виде вторых размыкающего и замыкающего контактов, соединенных последовательно, первичная обмотка трансформатора подключена с одной стороны параллельно вторичной первыми одноименными выводами непосредственно, с другой - через второй размыкающий контакт; к точке соединения второго вывода первичной обмотки и второго размыкающего контакта подключен второй замыкающий контакт, параллельно первичной обмотке упомянутого трансформатора включен конденсатор, а параллельно коммутирующим элементам включены RC-цепи, параллельно нагрузке включен выходной конденсатор, в него введен силовой двухполюсный автомат с независимым расцепителем, контакты которого включены последовательно в цепь нагрузки на входе и выходе регулировочного узла, между сетью и входом и между нагрузкой и выходом упомянутого узла, дополнительный узел защиты с дистанционным управлением, подключенный входом к точке соединения первого силового контакта со входом регулировочного узла, выходом - к нейтральному проводу сети, второй и третий контакты трехполюсного автомата защиты упомянутого дополнительного узла подключены между нейтральным проводом и точкой соединения упомянутого второго замыкающего контакта с конденсатором первой RC-цепи и между выходным выводом первичной обмотки трансформатора и точкой соединения вторых замыкающего и размыкающего контактов коммутирующего блока. Предложены варианты построения новых узлов и блоков устройства с ограничением с другой стороны, с двух сторон, для однокаскадных и n-каскадных схем. Предложены новые узлы управления, защиты и резервирования. Эти варианты устройств обладают рядом преимуществ по сравнению с известными стабилизаторами переменного напряжения. В частности, предусмотрена возможность дистанционного управления и резервирования, 6 н. и 35 з.п. ф-лы, 6 ил.
