SU 805276 A, 25.02.1980. SU 1677815 A1, 15.09.1991. US 3195038 A, 13.07.1965.
Имя заявителя:
Государственное образовательное учреждение Высшего профессионального образования Новосибирский государственный технический университет (RU)
Изобретатели:
Зиновьев Геннадий Степанович (RU)
Патентообладатели:
Государственное образовательное учреждение Высшего профессионального образования Новосибирский государственный технический университет (RU)
Реферат

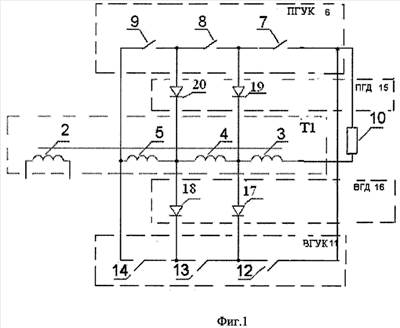

Регулятор переменного напряжения относится к электротехнике и необходим для питания регулируемых электродвигателей переменного напряжения. Регулятор содержит трансформатор с секционированной на n-частей вторичной обмоткой, две группы управляемых однонаправленных ключей (тиристоров или транзисторов) из n вентилей и две группы из n диодов каждая, причем одна подгруппа n управляемых однонаправленных ключей, соединенных последовательно, подключена катодом крайнего ключа к началу вторичной обмотки трансформатора, а анодом другого крайнего ключа подгруппы - к одному выводу нагрузки, вторая группа последовательно включенных управляемых ключей подключена анодом крайнего ключа к началу вторичной обмотки трансформатора, а катодом - к тому же выводу нагрузки, при этом между анодами последовательно включенных управляемых ключей первой подгруппы и отводами секций вторичной обмотки трансформатора включены диоды первой дополнительной группы, катодами к отводам, аналогично, между катодами последовательно включенных управляемых ключей второй подгруппы и отводами секций вторичной обмотки трансформатора также включены диоды второй дополнительной группы, анодами к отводам обмотки. Предлагаемый регулятор обеспечивает технический результат - обладает уменьшенными значениями обратных напряжений на ключах, т.е. более высокой надежностью работы. 6 ил.
