SU 419861 A, 08.08.1974. SU 542184 A, 05.01.1977. GB 1300229 A, 20.12.1972.
Имя заявителя:
ФЕДЕРАЛЬНОЕ КОСМИЧЕСКОЕ АГЕНТСТВО ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОЛОВНОЕ ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО "ПРОЖЕКТОР" (RU)
Изобретатели:
Берг Андрей Витальевич (RU) Берилов Андрей Вячеславович (RU) Сергеев Владимир Александрович (RU) Мирошниченко Александр Васильевич (RU) Мыцык Геннадий Сергеевич (RU)
Патентообладатели:
ФЕДЕРАЛЬНОЕ КОСМИЧЕСКОЕ АГЕНТСТВО ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОЛОВНОЕ ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО "ПРОЖЕКТОР" (RU)
Реферат

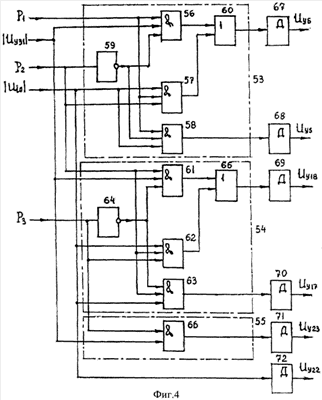

Изобретение относится к области силовой преобразовательной техники и может быть использовано в тех случаях применения, где требуется расширенный диапазон регулирования выходного напряжения (со стабилизацией тока при нескольких заданных его значениях) и хорошие показатели по электромагнитной совместимости (ЭМС). Такие требования предъявляются сегодня, например, в регуляторах яркости, обеспечивающих электропитание ламп посадочной полосы аэродромов с несколькими заданными (стабилизированными) значениями тока. Регулятор-стабилизатор переменного тока, содержащий основной силовой канал регулирования в виде основного трансформатора напряжения, первичная обмотка которого подключена к силовым входным выводам регулятора-стабилизатора через пару встречно-параллельно соединенных основных тиристоров, а вторичная обмотка предназначена для подключения ее к выходным выводам регулятора-стабилизатора, а также систему управления, включающую в себя последовательно соединенные датчик тока нагрузки, узел измерения действующего значения тока нагрузки, узел сравнения его с выходным сигналом задатчика уровня стабилизации тока и блок импульсно-фазового управления основными тиристорами, одним из своих входов подключенный ко входным выводам регулятора-стабилизатора, отличающийся тем, что он снабжен «дежурным» трансформатором напряжения со вторичной обмоткой и с первичной обмоткой, подключенной к силовым входным выводам регулятора-стабилизатора, N числом дополнительных силовых каналов регулирования, каждый из которых выполнен аналогично основному силовому каналу регулирования и содержит дополнительный трансформатор напряжения со вторичной обмоткой и с первичной обмоткой, подключенной ко входным силовым выводам регулятора-стабилизатора через пару встречно соединенных дополнительных тиристоров, N+1 числом пар встречно-параллельно соединенных шунтирующих тиристоров, каждая из которых подключена параллельно одной из первичных обмоток основного и N дополнительных трансформаторов напряжения, вторичные обмотки основного, N дополнительных и «дежурного» трансформаторов соединены согласно последовательно и подключены к выходным выводам регулятора-стабилизатора, система управления снабжена датчиком перехода тока нагрузки через нулевые значения, а также логическим блоком распределения управляющих импульсов между основными, дополнительными и шунтирующими тиристорами, задатчик уровня стабилизации тока нагрузки выполнен с переключаемыми N+1 уровнями, причем входы упомянутого логического блока подключены к выходу задатчика уровня стабилизации тока нагрузки, к выходу датчика перехода тока нагрузки через нулевые значения, к выходу блока импульсно-фазового управления и ко входным силовым выводам регулятора тока. Технический результат - уменьшение искажений входных и выходных токов. 5 ил.
