Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный морской технический университет" (RU)
Изобретатели:
Гришин Дмитрий Игоревич (RU) Михлин Валерий Григорьевич (RU) Чугина Ольга Игоревна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный морской технический университет" (RU)
Реферат

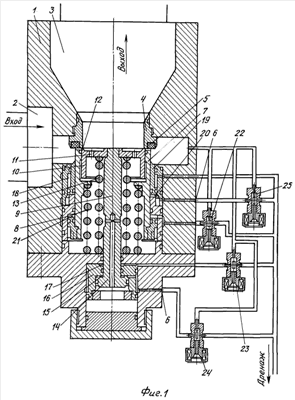

Изобретение относится к устройствам, регулирующим расход газов в системах газоснабжения, в частности в пусковых устройствах различных систем. Техническим результатом изобретения является повышение быстродействия и расширение функциональных возможностей в сочетании с оптимизацией конструкции регулятора. Регулятор давления включает корпус с входной и выходной полостями, внутри которого расположены два последовательно соосно соединенных регулирующих органа с управляющими полостями, и систему дренирования. Первый регулирующий орган выполнен в виде цилиндрического затвора, внутри которого размещен второй регулирующий орган в виде клапана, на одном конце штока которого установлен элемент в форме перевернутого стакана, расположенный между входной и седлом выходной полостей. Другой конец штока выполнен в виде поршня, вокруг которого соосно установлен третий регулирующий орган, представляющий собой кольцевой поршень с управляющей полостью. Первый и второй регулирующие органы подпружинены с возможностью возврата их в исходное положение. Вокруг первого регулирующего органа размещена рубашка с каналами и рабочей полостью с возможностью ее перемещения вдоль поверхности последнего для прекращения доступа рабочей среды в регулятор давления. Управляющие полости всех регулирующих органов и рубашки сообщены с входной полостью регулятора давления через электропневмоклапаны. 2 ил.
