ВИХРЕВОЙ РЕГУЛЯТОР ДАВЛЕНИЯ

Номер публикации патента: 2431883

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010119141/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G05D016/00
Аналоги изобретения: RU 228285 C1, 27.08.2006. CA 2343995 A1, 17.10.2001. RU 2003114801 A, 10.11.2004. DE 10234541 A1, 04.03.2005. RU 2239863 C1, 10.11.2004.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Уфимский государственный авиационный технический университет" (RU)
Изобретатели: Ахметов Юрий Мавлютович (RU)
Гурин Сергей Владимирович (RU)
Калимуллин Радик Рифкатович (RU)
Свистунов Антон Вячеславович (RU)
Ситников Алексей Андреевич (RU)
Целищев Владимир Александрович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Уфимский государственный авиационный технический университет" (RU)

Реферат

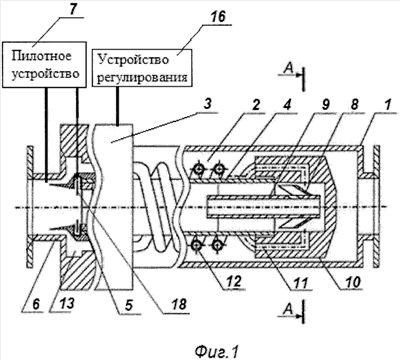

Использование: изобретение относится к газовой промышленности и может использоваться в системах транспортировки газа для редуцирования давления природного газа на газораспределительных станциях, газораспределительных пунктах, в системах подготовки топливного и пускового газа компрессорных газоперекачивающих станций. Вихревой регулятор давления газа с положительной обратной связью содержит подводящий трубопровод, соединенный каналом через узел регулирования потока газа с цилиндром температурного разделения и через диафрагму - с отводящим трубопроводом, соединенным с пилотным устройством. Причем положительная обратная связь обеспечивается по "горячему" контуру каналом между трубопроводом и цилиндром температурного разделения, который содержит крестовину с плавно выпрямляющими поток газа профилированными лопатками и устройство перепуска "горячего" газа после крестовины в центр "холодного" вихря на оси цилиндра. При этом узел регулирования входного потока содержит как минимум два сопла, равномерно расположенных по окружности, и соответствующие им профилированные сопловые заслонки, установленные с возможностью поворота вокруг осей крепления для регулирования проходного сечения каждого сопла. На «горячем» конце цилиндра температурного разделения установлена оребренная головка, содержащая в стенках каналы перепуска «горячего» газа, соединенные с трубками расположенными в канале вокруг цилиндра температурного разделения для обеспечения выхода перепускаемой части «горячего» газа из цилиндра в газовый эжектор, выходом соединенный с отводящим трубопроводом. Вихревой регулятор давления газа дополнительно содержит узел регулирования выходного потока, который содержит как минимум две «шторки», равномерно расположенные по окружности, установленные с возможностью поворота вокруг осей крепления для регулирования проходного сечения диафрагмы. При этом ребра на головке выполнены винтовыми, а трубки, соединенные с каналами перепуска «горячего» газа, выполнены в виде спиральных оребренных трубок. Технический результат изобретения - улучшение эксплуатационных характеристик регулятора, а также повышение эффекта температурного разделения. 3 ил.
