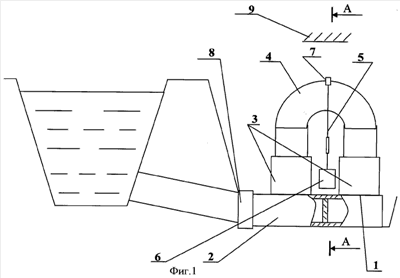

Изобретение относится к области гидротехнического строительства и может быть использовано, в первую очередь, на рисовых системах для автоматизации орошения риса. Сущность: гидроавтомат сифонного типа состоит из приставки 1, выполненной из основания 2 и жестко закрепленных на нем патрубков 3, установленных строго вертикально. В патрубки 3 установлен гребень 4 с жестко закрепленным на нем штоком 5, оснащенным поплавками 6. Для того чтобы поливальщик при повышении слоя затопления в чеке не прибегал к принудительному запуску гидроавтомата, шток выполнен составным. Части его соединены резьбовой муфтой, которая позволяет быстро изменять (в необходимых пределах) длину штока 5. При этом сохраняется жесткость всего соединения и соблюдается соосность штока 5. В верхней части гребня установлен клапан для срыва вакуума 7. Причем гидроавтомат соединен с чековым водовыпуском с помощью муфты 8, а уровень воды в чеке задается ограничительной планкой 9. Технический результат: использование гидроавтомата позволяет повысить надежность работы, оперативность и точность его регулирования, улучшить регулирование слоя затопления чека. 3 ил.
