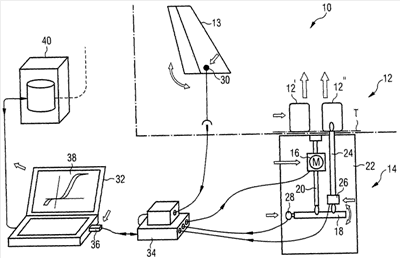

Изобретение относится к способу испытания педальной системы воздушного судна и к устройству для его осуществления. Техническим результатом является повышение надежности и оперативности при проверке правильности функционирования педальной системы воздушного судна. Устройство для испытания педальной системы воздушного судна содержит устройство приведения в действие педали, предназначенное для воздействия на педаль воздушного судна, датчик усилия, предназначенный для измерения усилия воздействия, приложенного к педали воздушного судна при воздействии на педаль воздушного судна, а также для подачи сигнала, соответствующего усилию воздействия, устройство измерения отклонения, предназначенное для измерения углового отклонения компонента, который отклоняется в ответ на воздействие на педаль воздушного судна, и блок управления, предназначенный для обработки сигналов датчика усилия и устройств измерения отклонения с целью генерирования выходных сигналов, показывающих угловое отклонение компонентов, которые отклоняются в ответ на воздействие на педаль воздушного судна в зависимости от усилия воздействия, приложенного к педали воздушного судна. 2 н. и 13 з.п. ф-лы, 1 ил.
