RU 2265236 C1, 27.11.2005. RU 2281534 C1, 10.08.2006. SU 419903 A1, 15.03.1974. US 4851985 A, 25.07.1989.
Имя заявителя:
Открытое акционерное общество "Головной центр сервисного обслуживания и ремонта Концерна ПВО "Алмаз-Антей" "Гранит" (RU)
Изобретатели:
Страхов Алексей Федорович (RU)
Патентообладатели:
Открытое акционерное общество "Головной центр сервисного обслуживания и ремонта Концерна ПВО "Алмаз-Антей" "Гранит" (RU)
Реферат

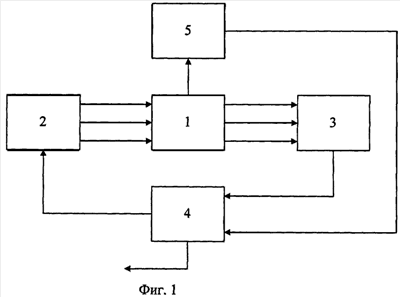

Данное изобретение относится к области технической диагностики. Технический результат заключается в обеспечении обнаружения неисправных электрорадиоэлементов (ЭРЭ) без нарушения целостности влагозащитного покрытия печатных плат, повышении производительности и достоверности диагностики неисправностей РЭА. Он достигается тем, что в способе, основанном на квалификации исправного или неисправного состояния контролируемого образца РЭА в зависимости от совпадения или несовпадения измеренных значений параметров электрических сигналов отклика и эталонных значений параметров этих же сигналов для исправного состояния данного типа РЭА, дополнительно получают с помощью цифровой видеокамеры инфракрасного диапазона инфракрасное изображение (тепловой портрет) РЭА с отображением на нем температурных состояний ЭРЭ и участков электрических цепей, а также их местоположения в составе образца РЭА, при обнаружении неисправностей РЭА по несовпадению измеренных и эталонных значений параметров электрических сигналов отклика сравнивают полученное инфракрасное изображение РЭА, отражающее фактическое состояние ЭРЭ, с предварительно полученным, и по результатам сравнения определяют местоположения неисправных ЭРЭ, подлежащих замене. 5 з.п. ф-лы, 4 ил.
