SU 970322 A1, 30.10.1982. SU 1784942 A1, 30.12.1992. RU 2345398 C2, 27.01.2009. US 4236202 A, 25.11.1980.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Иванов Владимир Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

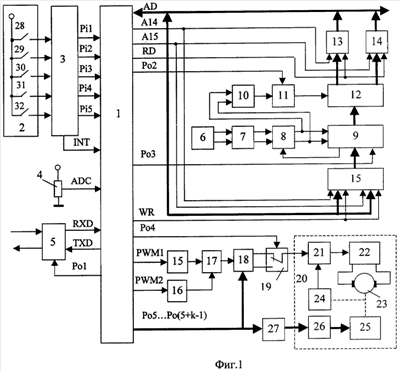

Изобретение относится к системам автоматического управления металлорежущими станками, в частности, предназначено для регулирования скорости главного привода. Технический результат заключается в повышении быстродействия и допустимого момента нагрузки на валу двигателя привода главного движения. Он достигается тем, что предложено устройство управления станком, содержащее главный привод, задатчик скорости резания, импульсный датчик, двухканальный формирователь импульсных последовательностей, блок реверса, реверсивный счетчик, буферный регистр, усилитель с переменным коэффициентом передачи, переключатель, микроконтроллер, задатчик режимов работы, первый блок гальванической развязки, драйвер последовательного интерфейса, регистр данных, элемент И, элемент ИЛИ, первый и второй шинный драйверы, первый и второй низкочастотный фильтры, сумматор, второй блок гальванической развязки. 2 ил.
