RU 2079881 C1, 20.05.1997. RU 2081452 C1, 10.06.1997. SU 1322156 A1, 07.07.1987. SU 1443004 A1, 07.12.1988.
Имя заявителя:
Закрытое акционерное общество "ИРИС" (RU)
Изобретатели:
Темирев Алексей Петрович (RU) Ермаков Владимир Филиппович (RU) Горобец Андрей Васильевич (RU) Федоров Андрей Евгеньевич (RU) Пжилуский Антон Анатольевич (RU)
Патентообладатели:
Закрытое акционерное общество "ИРИС" (RU)
Реферат

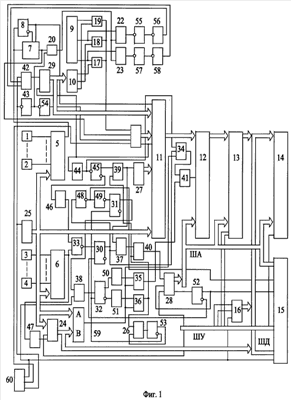

Изобретение относится к области информационно-измерительной и вычислительной техники и может быть использовано в электроэнергетике для регистрации параметров переходных процессов изменения напряжения и тока в электрических сетях при авариях. Техническим результатом является расширение функциональных возможностей устройства за счет обеспечения возможности регистрации параметров переходных процессов изменения напряжения и тока в электрических сетях при авариях, а также на интервалах времени, предшествующих аварийной ситуации. Технический результат достигается благодаря тому, что: 1) первый вариант реализации регистратора содержит группу аналоговых датчиков, группу цифровых датчиков, многоканальные первый аналоговый (МАК) и второй цифровой (МЦК) коммутаторы, формирователь модуля, нуль-орган (НО), источник опорных напряжений (ИОН), дешифратор, первое, второе и третье оперативные запоминающие устройства (ОЗУ), постоянное запоминающее устройство (ПЗУ), микроконтроллер, таймер, первый - четвертый одноканальные аналоговые коммутаторы, аналого-цифровой преобразователь (АЦП), первый и второй аналоговые компараторы (АК), регистр, первый - пятый счетчики, первый - третий триггеры, элемент И-НЕ, первый - пятый элементы И, первый - четвертый элементы ИЛИ, первый - шестнадцатый одновибраторы, числовой компаратор, генератор тактовых импульсов (ГТИ); 2) второй вариант реализации регистратора содержит группу аналоговых датчиков, группу цифровых датчиков, первый МАК и второй МЦК, формирователь модуля, НО, ИОН, дешифратор, первое, второе и третье ОЗУ, ПЗУ, микроконтроллер, таймер, первый - третий одноканальные аналоговые коммутаторы, ГТИ, АЦП, регистр, первый - пятый счетчики, первый - пятый элементы ИЛИ, первый - четырнадцатый одновибраторы, первый - третий триггеры, элемент И-НЕ, первый - шестой элементы И, первый и второй числовые компараторы, блок задания кода границы. 2 н. и 2 з.п. ф-лы, 3 ил.
