Клюев А.С. и др. Наладка средств автоматизации и автоматических систем регулирования // Справочное пособие. - М.: Энергоатомиздат, 1989, стр.368. SU 696410 A1, 05.11.1979. US 3819999 А, 25.06.1974. JP 6348306 А, 22.12.1994.
Имя заявителя:
Общество с ограниченной ответственностью Научно-исследовательская лаборатория автоматизации проектирования (RU)
Изобретатели:
Трубачев Олег Евгеньевич (RU) Халявко Александр Николаевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-исследовательская лаборатория автоматизации проектирования (RU)
Реферат

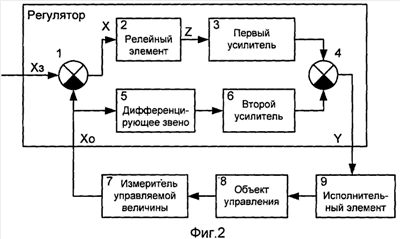

Изобретение относится к области автоматики и может быть использовано в системах управления технологическим процессами в промышленности, теплотехнике. Техническим результатом является снижение статической ошибки регулирования. Регулятор содержит первый и второй сумматор, первый и второй усилитель, дифференцирующее звено и релейный элемент. Отличительная особенность регулятора состоит во введении релейного элемента в известный пропорционально-дифференциальный регулятор. При этом вход дифференцирующего звена подключен непосредственно ко входу обратной связи регулятора, а выход через усилитель подключен к отрицательному выходу второго сумматора. 3 ил.
