| АДАПТИВНАЯ ЦИФРОВАЯ СИСТЕМА УПРАВЛЕНИЯ НЕСТАЦИОНАРНЫМИ ТЕХНОЛОГИЧЕСКИМИ ОБЪЕКТАМИ |  |
Номер публикации патента: 2166788 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G05B013/02 G05B021/00 | | Аналоги изобретения: | SU 1297009 A, 15.03.1987. SU 1297008 A, 15.03.1987. SU 1297020 A, 15.03.1987. EP 0606656 A2, 20.07.1994. |
| Имя заявителя: | Воронежская государственная технологическая академия | | Изобретатели: | Ануфриев В.В.
Кудряшов В.С.
Алексеев М.В.
Рязанцев С.В. | | Патентообладатели: | Воронежская государственная технологическая академия |
Реферат | |

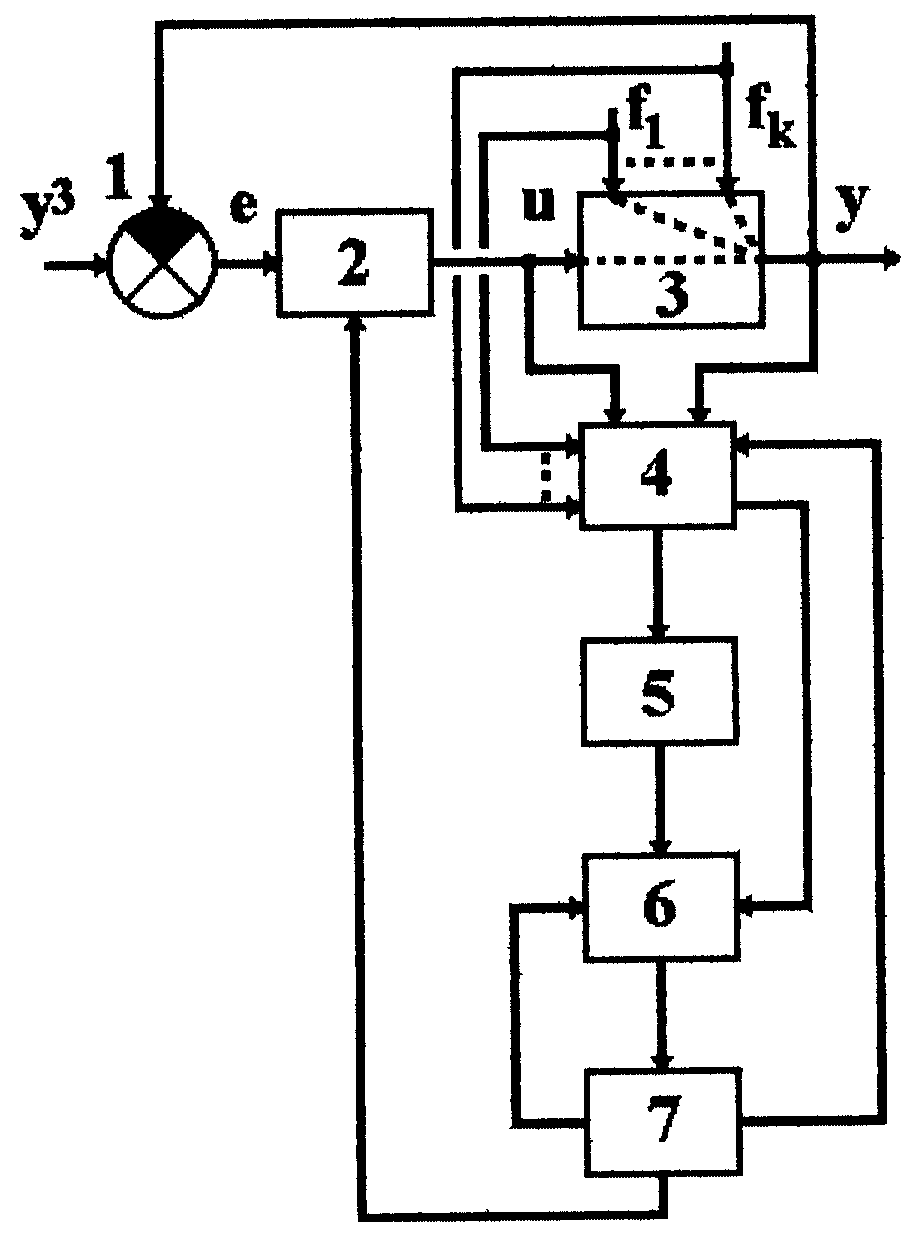

Изобретение относится к системам автоматического цифрового управления объектами с нестационарными динамическими характеристиками и может найти применение в химической, нефтехимической и других отраслях промышленности. Технический результат изобретения - повышение качества цифрового управления объектами с нестационарными динамическими характеристиками. Поставленная задача достигается тем, что в адаптивной цифровой системе управления нестационарными технологическими объектами, содержащей последовательно соединенные элемент сравнения, вырабатывающий сигнал рассогласования, равный разности задающего сигнала и текущего значения регулируемой величины, цифровой регулятор, объект управления, блок текущей идентификации, входы которого соединены с входом, выходом объекта и измеряемыми возмущениями, поступающими на объект, новым является то, что в нее дополнительно введены блок оценки настроек цифрового регулятора, блок оптимизации такта квантования, блок коррекции параметров модели объекта и настроек цифрового регулятора, при этом блок оценки настроек цифрового регулятора своим входом соединен с первым выходом блока текущей идентификации, а выходом - с первым входом блока оптимизации такта квантования, второй вход которого соединен со вторым выходом блока текущей идентификации, а выход - с входом блока коррекции параметров модели объекта и настроек цифрового регулятора, первый выход блока коррекции соединен со вторым входом цифрового регулятора, второй - с входом блока текущей идентификации, а третий - с третьим входом блока оптимизации такта квантования. Предложенная адаптивная цифровая система управления нестационарными технологическими объектами позволяет повысить динамическую точность и уменьшить время установления регулируемой переменной за счет варьирования временного квантования измеряемых входных и управляемых параметров и его оптимизации по выбранному критерию управления в процессе функционирования системы. 1 ил.
|
