US 4750832 А, 1988.06.14. ЕР 1156364 A1, 21.11.2001. GB 980087 A, 13.01.1965. RU 2221534 С1, 20.01.2004. JP 2002283532 А, 03.10.2002. DE 4018432 A1, 12.12.1991.
Имя заявителя:
ГРИН Барри К. (CH)
Изобретатели:
ВАЙБЕЛЬ Ханс (CH)
Патентообладатели:
ГРИН Барри К. (CH)
Приоритетные данные:
09.03.2007 CH 00377/07
Реферат

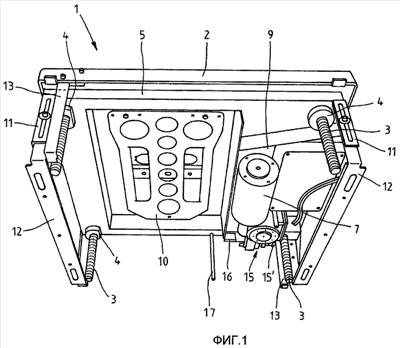

Изобретение относится к области демонстрационной техники и направлено на повышение удобства пользования мультимедийным проектором, что обеспечивается за счет того, что встраиваемый в потолок подъемник для мультимедийного проектора содержит имеющую форму рамы монтажную плиту, которая может крепиться на несущем потолочном перекрытии, и принимающую проектор платформу, установленную с возможностью опускания относительно монтажной панели из нерабочего положения в рабочее положение. Причем для опускания и подъема платформы предусмотрены четыре винтовых домкрата, находящихся в кинематическом соединении с ходовыми гайками и синхронно приводимых в действие в обоих направлениях вращения. При этом согласно изобретению винтовые домкраты, а также ходовые гайки выполнены нейлоновыми и снабжены круглой резьбой, четыре винтовых домкрата установлены в четырех опорах, закрепленных в угловых областях имеющей форму рамы монтажной плиты. Каждый из винтовых домкратов может приводиться в действие с помощью приводных колес от одного общего привода, который расположен под монтажной плитой и закреплен на ней внутри образованного винтовыми домкратами прямоугольника, а платформа снабжена выемкой, которая охватывает привод, по меньшей мере, в нерабочем положении. 3 н. и 4 з.п. ф-лы, 1 ил.
