CN 1556439 А, 22.12.2004. US 5419520 А, 30.05.1995. US 5785286 А, 28.07.1998. DE 9016714 U1, 28.02.1991. SU 565275 А, 15.07.1977. US 6550726 В1, 22.04.2003.
Имя заявителя:
ЙАНГ Йонгцзиан (CN)
Изобретатели:
ЙАНГ Йонгцзиан (CN)
Патентообладатели:
ЙАНГ Йонгцзиан (CN)
Приоритетные данные:
09.08.2005 CN 200510036399.X
Реферат

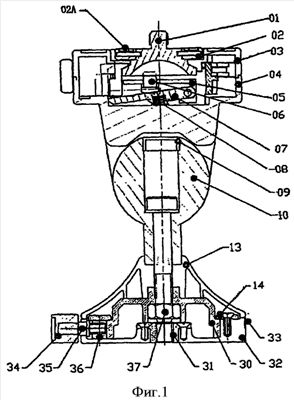

Заявленное изобретение относится к панорамным штативным головкам для фотокамер с зажимным механизмом. Заявленная панорамная головка для камеры с двухклеммным фиксирующим соединителем содержит сферу, снабженную держателем сферы, корпус панорамной головки, установленный на сфере, и рукоятку. Также панорамная головка содержит быстросъемный соединитель, при этом в верхней части быстросъемного соединителя расположено крепежное средство для закрепления камеры в панорамной головке. Быстросъемный соединитель содержит функциональные элементы, которые содержат левую клемму (18), правую клемму (17), маятниковый рычаг (16), серьгу (15), пружину кручения (19), пружину сжатия (08) и подбрасывающий рычаг (07). Расположенный в нижней части держателя сферы поворотный механизм связан в нижней части со штативом посредством гайки. Технический результат - создание панорамной головки для фотокамеры, которая легка в управлении, компактна, легко вращается, легко настраивается на разные углы съемки, имеет хорошее усилие зажима, малый объем и высокую надежность. 5 з.п. ф-лы, 5 ил.
