ПОДЛОЖКА АКТИВНОЙ МАТРИЦЫ, ЖИДКОКРИСТАЛЛИЧЕСКАЯ ПАНЕЛЬ, МОДУЛЬ ЖИДКОКРИСТАЛЛИЧЕСКОГО ДИСПЛЕЯ, УСТРОЙСТВО ЖИДКОКРИСТАЛЛИЧЕСКОГО ДИСПЛЕЯ И ТЕЛЕВИЗИОННЫЙ ПРИЕМНИК

Номер публикации патента: 2475790

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2011122685/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G02F001/1343
Аналоги изобретения: JP 2008083718 А, 10.04.2008. KR 20080012768 А, 12.02.2008. US 2007298538 A1, 27.12.2007.

Имя заявителя: ШАРП КАБУСИКИ КАЙСЯ (JP)
Изобретатели: ЦУБАТА Тосихиде (JP)
Патентообладатели: ШАРП КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные: 05.11.2008 JP 2008-284805

Реферат

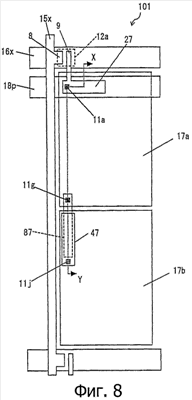

Активная матрица включает в себя линию (16х) сигнала развертки, линию (15х) сигнала данных и первую изолирующую пленку; область (101) пикселя, транзистор (12а), первый электрод (17а) пикселя, соединенный с линией сигнала данных через транзистор, второй электрод (17b) пикселя, первый электрод (87) конденсатора, электрически соединенный с первым электродом (17а) пикселя, и второй электрод (47) конденсатора, электрически соединенный со вторым электродом (17b) пикселя. Первый электрод конденсатора предусмотрен в том же слое, что и линия сигнала развертки, второй электрод конденсатора предусмотрен в том же слое, что и линия сигнала данных. Первый и второй электроды (87, 47) конденсатора наложены друг на друга в результате размещения между ними первой изолирующей пленки для формирования конденсатора между первым и вторым электродами (87, 47) конденсатора. Технический результат - уменьшение "склеивания" изображения электрода пикселя, соответствующего темному подпикселю, при поддержании на низком уровне вероятности короткого замыкания в конденсаторе связи. 9 н. и 15 з.п. ф-лы, 31 ил.
