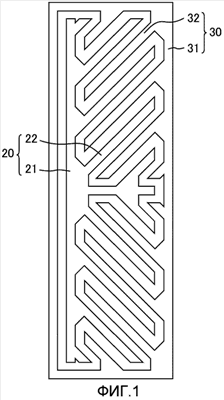

Жидкокристаллическое дисплейное устройство содержит первую и вторую подложки, жидкокристаллический слой, введенный между первой подложкой и второй подложкой. Первая подложка содержит первый электрод гребенчатого типа, содержащий первый участок ответвления, и второй электрод гребенчатого типа, содержащий второй участок ответвления. Первый и второй электроды расположены в одной плоскости, с размещением один напротив другого в пикселе. Жидкокристаллический слой содержит нематические жидкие кристаллы р-типа и возбуждается электрическим полем, образованным между первым электродом и вторым электродом. Нематические жидкие кристаллы р-типа ориентированы перпендикулярно поверхностям первой и второй подложек, когда напряжение не прилагается. Первый и второй участки ответвления продолжаются по диагонали относительно граничной линии между смежными пикселями, и расстояние между первым и вторым электродом, по существу, равномерно в области, окружающей конец первого участка ответвления. Технический результат - ослабление формирования остаточного изображения. 3 н. и 19 з.п. ф-лы, 32 ил., 5 табл.
