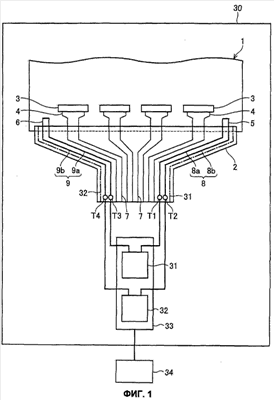

Гибкая печатная плата (2) содержит проводные линии (8а) и (8b), проходящие к дисплейной панели (1), и выводы (Т1) и (Т2), соединенные с проводными линиями (8а) и (8b) соответственно. Дисплейная панель (1) содержит короткозамкнутую проводную линию (5) для замыкания накоротко проводных линий (8а) и (8b). Плата (2) соединена с дисплейной панелью (1), при этом через короткозамкнутую проводную линию (5) на соединительной части, расположенной между платой (2) и дисплейной панелью (1), замкнуты накоротко проводные линии (8а) и (8b). Жидкокристаллический дисплей (30) содержит подающую схему (31) для подачи сигнала на вывод (Т1) и контролирующую схему (32) для сравнения сигнала, поданного на вывод (Т1), с сигналом, снятым с вывода (Т2). Технический результат - обеспечение возможности проверки состояния соединения между дисплейной панелью и монтажной платой не только при изготовлении указанного дисплея, но и при его эксплуатации. 2 н. и 8 з.п. ф-лы, 6 ил.
