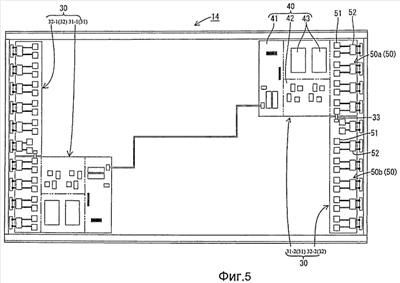

Изобретение относится к осветительному устройству, устройству отображения и телевизионному приемнику. Технический результат - обеспечение осветительного устройства, содержащего схемную плату, которая может поддерживать различное количество источников света без использования длинных высоковольтных линий, при одновременном достижении высокого уровня надежности, а также устройства отображения, содержащего такое осветительное устройство, и телевизионного приемника, содержащего такое устройство отображения. Достигается тем, что осветительное устройство 12 включает в себя множество источников 17 света, схему 50 регулятора и схему 40 возбудителя. Схема 50 регулятора выполнена с возможностью регулировки баланса электрического тока между источниками 17 света. Схема 40 возбудителя выполнена с возможностью подачи мощности возбуждения на источники 17 света посредством схемы 50 регулятора. Схема 50 регулятора включает в себя две части, обеспеченные на первой плате 31 и на второй плате 32, которая расположена рядом с первой платой 31, соответственно. Схема 50 регулятора и схема 40 возбудителя обеспечиваются на первой плате 31. 3 н. и 8 з.п. ф-лы, 18 ил.
