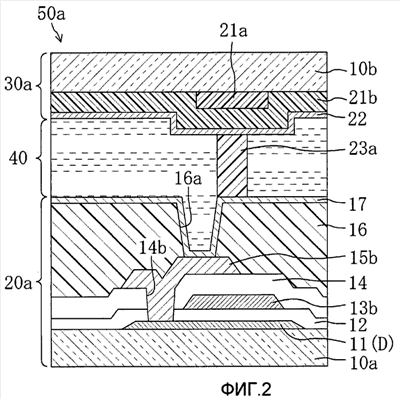

Жидкокристаллическая панель отображения включает в себя: подложку (20а) активной матрицы, имеющую множество переключающих элементов (5), изолирующую пленку, которая формируется для защиты переключающих элементов (5) и имеет сквозные отверстия (16а), и множество пиксельных электродов (17), сформированных на изолирующей пленке, которые подсоединяются к переключающим элементам (5) через сквозные отверстия (16а); и противоположную подложку, имеющую фоторазделители (23а), сконструированные для сохранения толщины жидкокристаллического слоя. Панель включает первый ряд пикселей, имеющий множество пикселей в ряду, где фоторазделители (23а) расположены так, чтобы находиться на одной стороне соответствующих сквозных отверстий (16а), и второй ряд пикселей, имеющий множество пикселей в ряду, где фоторазделители (23а) расположены так, чтобы находиться на противоположной стороне соответствующих сквозных отверстий (16а). 2 н. и 6 з.п. ф-лы, 11 ил.
