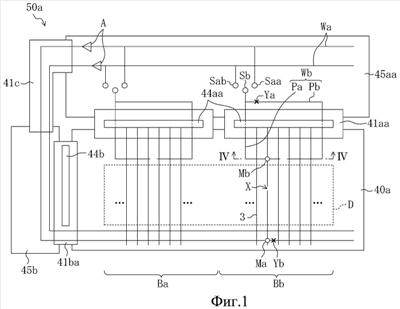

Дисплейное устройство включает в себя множество межсоединений (3) дисплея, проходящих параллельно друг другу, возбуждающую схему (44аа), расположенную на одном конце межсоединений (3) дисплея и подключенную к межсоединениям (3) дисплея, первое межсоединение (Wa), пересекающее другие концы межсоединений (3) дисплея в изолированном состоянии, и второе межсоединение (Wb), пересекающее один конец межсоединений (3) дисплея в изолированном состоянии и подключенное к первому межсоединению (Wa). Когда любое из межсоединений (3) дисплея разъединяется, сигнал для отображения из возбуждающей схемы (44аа) подается на другую сторону разъединенного межсоединения (3) дисплея последовательно через второе межсоединение (Wb) и первое межсоединение (Wa) в этом порядке через схему (А) усилителя. Второе межсоединение (Wb) выполнено так, что сигнал для отображения из возбуждающей схемы (44аа) подается в первое межсоединение (Wa) через множество путей (Pa, Pb), которые отличаются друг от друга. Технический результат - уменьшение задержки сигнала в восстановленном межсоединении. 6 н. и 13 з.п. ф-лы, 21 ил.
