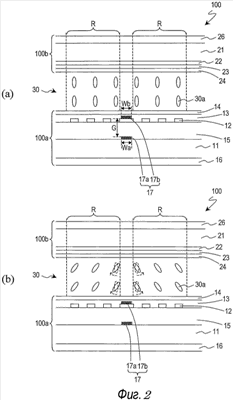

Изобретение предоставляет жидкокристаллическое дисплейное устройство многодоменного типа с жидкокристаллическим слоем с вертикальной ориентацией. В изобретении жидкокристаллический слой каждого пиксела имеет жидкокристаллические области, в которых молекулы жидких кристаллов наклоняются в нескольких различных направлениях, когда напряжение прикладывается между первым и вторым электродами. Каждый пиксел имеет непрозрачную часть, размещенную на границе между жидкокристаллическими областями. Непрозрачная часть предоставляется для, по меньшей мере, одной из подложек так, что когда напряжение прикладывается между первым и вторым электродами, молекулы жидких кристаллов рядом с границей наклоняются при повороте одного из их концевых участков, который ближе к подложке с непрозрачной частью, от границы. Непрозрачная часть включает в себя первый экранирующий слой и второй экранирующий слой, который перекрывается с первым экранирующим слоем, с заранее определенным зазором, оставленным между ними. 2 н. и 5 з.п. ф-лы, 17 ил.
