ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ

Номер публикации патента: 2457524

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2010136306/28

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	G02F001/1337
Аналоги изобретения:	JP 2000-193978 А, 14.07.2000. JP 63-081327 А, 12.04.1988. JP 2007-156328 A, 21.06.2007. SU 1531867 A3, 23.12.1989.

Имя заявителя:	ШАРП КАБУСИКИ КАЙСЯ (JP)
Изобретатели:	АСАДА Кацусиге (JP) ЙОСИДА Масахиро (JP) ТОМИНАГА Масакацу (JP) ФУДЗИКАВА Тецуя (JP) МОРИНАГА Дзунити (JP) ФУДЗИХАРА Тосиаки (JP)
Патентообладатели:	ШАРП КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:	22.04.2008 JP 2008-111513

Реферат

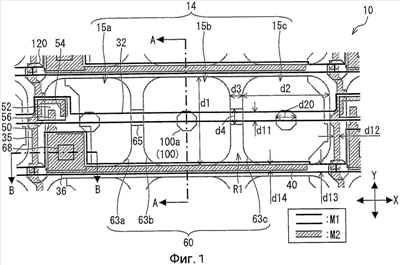

Изобретение относится к жидкокристаллическим дисплеям. По меньшей мере, либо первая подложка, либо вторая подложка имеют области, соответствующие субпикселям (15а, 15b, 15с) и снабженные ребрами (100а) для регулировки расположения жидкокристаллического материала. Линии сканирующего сигнала (32) и электроды элементов изображения (60) перекрываются друг с другом за счет изолирующего материала. Ребра (100а) и линии сканирующих сигналов (32), по меньшей мере, также частично перекрываются друг с другом. Технический результат - снижение уменьшения формата изображения. 13 з.п. ф-лы, 17 ил.
