US 20060023137 A1, 02.02.2006. US 2006/0290827 A1, 28.12.2006. US 2007/0132690 A1, 14.06.2007. RU 2160933 C2, 20.12.2000.
Имя заявителя:
ШАРП КАБУСИКИ КАЙСЯ (JP)
Изобретатели:
ЦУБАТА Тосихиде (JP)
Патентообладатели:
ШАРП КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:
25.04.2008 JP 2008-116207
Реферат

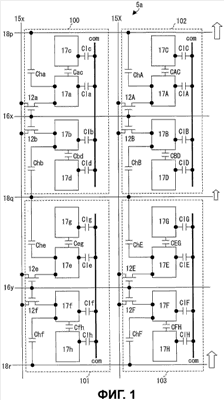

Изобретение относится к устройствам отображения. Первый пиксельный электрод (17а), второй пиксельный электрод (17b), третий пиксельный электрод (17с) и четвертый пиксельный электрод (17d) предусмотрены в пикселе (100); первый пиксельный электрод (17а) подключается к линии (15х) сигналов данных через первый транзистор (12а), второй пиксельный электрод (17b) подключается к линии (15х) сигналов данных через второй транзистор (12b), и первый транзистор (12а) и второй транзистор (12b) подключаются к одной линии (16х) сигналов развертки; один из двух проводов (18р, 18q) накопительного конденсатора формирует емкость с первым пиксельным электродом (17а), а другой из двух проводов (18р, 18q) накопительного конденсатора формирует емкость со вторым пиксельным электродом (17b); и один из двух проводов (18р, 18q) накопительного конденсатора принимает сигнал провода накопительного конденсатора, а другой из двух проводов (18р, 18q) накопительного конденсатора принимает другой сигнал провода накопительного конденсатора. Согласно конфигурации можно улучшать характеристики угла обзора жидкокристаллического дисплейного устройства с режимом разделения пикселов (с емкостной связью). 3 н. и 26 з.п. ф-лы, 33 ил.
