ДИСПЛЕЙ И ПОДЛОЖКА АКТИВНОЙ МАТРИЦЫ

Номер публикации патента: 2447470

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2010127053/28

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	G02F001/1343
Аналоги изобретения:	US 6040810 А, 21.03.2000. JP 2006-003857 A, 05.01.2006. RU 2208240 C2, 10.07.2003. JP 11-095262 A, 09.04.1999.

Имя заявителя:	ШАРП КАБУСИКИ КАЙСЯ (JP)
Изобретатели:	ЙОСИДА Кейсуке (JP) МАЕДА Казухиро (JP) ЯЙОТАНИ Риохдзи (JP) ФУДЗИВАРА Масахиро (JP)
Патентообладатели:	ШАРП КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:	31.01.2008 JP 2008-022044

Реферат

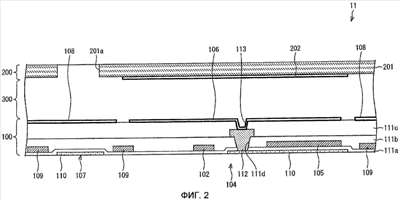

Жидкокристаллический дисплей (11) содержит жидкокристаллический слой (300) между подложкой матрицы тонкопленочных транзисторов (TFT) (100) и противоположной подложкой (200). В пикселях подложки матрицы (100) имеются фоточувствительные элементы (107) и прозрачные защитные электроды (108), которые покрывают установленные фоточувствительные элементы (107). Прозрачные защитные электроды (108) электрически изолированы от пиксельных электродов (106). Заданный электрический потенциал постоянно подается на прозрачные электроды. Технический результат - предотвращение ухудшения чувствительности фотоэлементов (107), снижение влияния шумов на фотоэлементы (107). 3 н. и 10 з.п. ф-лы, 7 ил.
