JP 2003-114448 А, 18.04.2003. US 6326641 В1, 04.12.2001. ЕР 766120 B1, 16.11.2005. US 2004174484 A1, 09.09.2004.
Имя заявителя:
ШАРП КАБУСИКИ КАЙСЯ (JP)
Изобретатели:
НАКАГАВА Хидетоси (JP)
Патентообладатели:
ШАРП КАБУСИКИ КАЙСЯ (JP)
Приоритетные данные:
28.04.2008 JP 2008-116695
Реферат

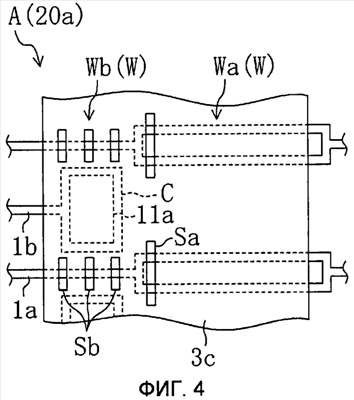

Изобретение относится к подложкам активной матрицы. Подложка содержит множество первых проводных соединений, простирающихся параллельно по отношению друг к другу; множество вторых проводных соединений, каждое из которых обеспечено между смежными первыми проводными соединениями таким образом, что они простираются параллельно по отношению друг к другу; и третье проводное соединение, которое пересекает первые проводные соединения с изолирующей пленкой между ними, с которым вторые проводные соединения соединены через контактные отверстия, сформированные в изолирующей пленке, и которое имеет большую ширину, чем вторые проводные соединения. Каждое из первых проводных соединений имеет часть с множеством линий и часть с одиночной линией, которые соединены вместе, в области, накладывающейся на третье проводное соединение. Части с множеством линий и части с одиночной линией первых проводных соединений расположены таким образом, что они примыкают друг другу, третье проводное соединение имеет щель, которая пересекает каждую из частей с множеством линий, и каждое из контактных отверстий обеспечено между смежными частями с одиночной линией. Технический результат - уменьшение вероятности коротких замыканий между проводными соединениями. 3 н. и 6 з.п. ф-лы, 12 ил.
