Имя заявителя:
Меньших Олег Фёдорович (RU)
Изобретатели:
Меньших Олег Фёдорович (RU)
Патентообладатели:
Меньших Олег Фёдорович (RU)
Реферат

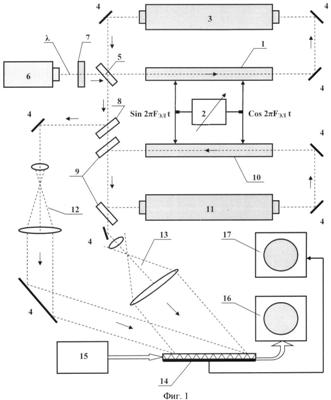

Устройство содержит первую кольцевую оптическую систему из полупрозрачного и глухих отражателей, внутри которой размещены первая исследуемая оптически прозрачная среда и первый оптический квантовый усилитель. При этом первая среда связана с источником электрических колебаний, создающих в ней вращающееся электрическое поле, ортогональное направлению распространения в среде светового излучения. В устройстве установлены газовый лазер непрерывного действия с плоско поляризованным излучением, вторая кольцевая оптическая система со второй исследуемой оптически прозрачной средой и вторым оптическим квантовым усилителем. Вход второй кольцевой системы связан с излучением лазера и оптическими колебаниями с выхода первой кольцевой системы, оптические колебания с выхода которой, а также с выхода второй кольцевой системы через первый и второй телескопы совмещены на фотоприемной матрице. Выходы матрицы подключены к блоку визуализации образующейся на фотоприемной матрице с последовательной выборкой интерферограммы и к спектроанализатору. Источник электрических колебаний включает высокочастотный генератор с регулируемой частотой и синус-косинусный преобразователь, выходы которого подсоединены к пластинам квадрупольных конденсаторов, внутри которых размещены исследуемые среды. Схема соединений источника электрических колебаний с квадрупольными конденсаторами обеспечивает вращение вектора электрического поля в исследуемых средах во взаимно противоположных направлениях по отношению к волновым векторам оптического излучения. Технический результат заключается в увеличении точности производимых измерений и расширении функциональных возможностей. 2 з.п. ф-лы, 3 ил.
