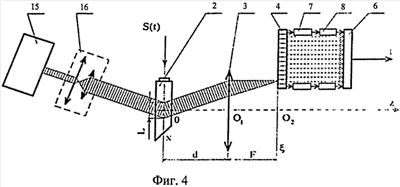

СПОСОБ ИЗМЕРЕНИЯ ЧАСТОТЫ РАДИОСИГНАЛА В АКУСТООПТИЧЕСКОМ ПРИЕМНИКЕ - ЧАСТОТОМЕРЕ

Номер публикации патента: 2421767

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009130719/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G02F001/33   G01R023/00
Аналоги изобретения: RU 75761 U2, 20.08.2008. RU 27231 U1, 10.01.2003. RU 2142140 C1, 27.11.1999. SU 1265636 А1, 23.10.1986. RU 55151 U1, 27.07.2006.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Южный федеральный университет" (ЮФУ) (RU)
Изобретатели: Вольфовский Борис Наумович (RU)
Шибаев Станислав Сергеевич (RU)
Роздобудько Виктор Власович (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Южный федеральный университет" (ЮФУ) (RU)

Реферат


Настоящее изобретение касается способа измерения частоты радиосигнала в акустооптическом приемнике-частотомере. Заявленный способ заключается в том, что на электрический вход акустооптического дефлектора подают анализируемый радиосигнал, где преобразовывают его в акустический и далее в оптический сигнал, затем подвергают его Фурье-преобразованию с фиксацией распределения его интенсивности N-элементной линейкой фотодиодов, далее формируют на их выходах видеосигналы с уровнями, пропорциональными уровням упомянутого распределения интенсивности, после чего вычисляют частоту радиосигнала, отождествляемую с абсциссой оси симметрии распределения интенсивности светового сигнала, дискретизированного фотодиодами. На вход дефлектора наряду с анализируемым сигналом подают два эталонных сигнала с частотами, выбираемыми вблизи нижней и верхней границ частотного диапазона приемника-частотомера соответственно, для каждого из эталонных сигналов находят в N-элементной линейке фотодиод с максимальным уровнем сигнала, регистрируют его порядковый номер, измеряют уровни сигналов на них и на соседних с ними фотодиодах, затем вычисляют частотный интервал, соответствующий расстоянию между соседними фотодиодами линейки, частоту, соответствующую номеру фотодиода с максимальным уровнем сигнала для эталонного сигнала, выбранного вблизи нижней границы частотного диапазона, и определяют частоты, соответствующие фотодиодам с последующими номерами, используемым для вычисления абсциссы упомянутой оси симметрии. Данный способ позволяет повысить точность измерения частоты радиосигнала. 6 ил.
