Гонтарь В.М. и др. Отрицательная дифференциальная проводимость в высокоомном арсениде галлия при освещении, ФТП, 1971, т.5, в.6, с.1061-1066. RU 2113747 С1, 20.06.1998. SU 1749955 A1, 23.07.1992.
Имя заявителя:
Перепелицын Юрий Николаевич (RU)
Изобретатели:
Перепелицын Юрий Николаевич (RU)
Патентообладатели:
Перепелицын Юрий Николаевич (RU)
Реферат

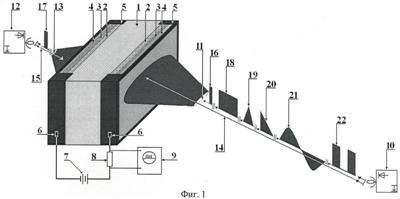

Изобретение относится к области СВЧ техники, конкретно к твердотельным оптическим источникам формирования СВЧ колебаний фототока, и может быть использовано в аппаратуре систем обработки информации различного назначения для оптической генерации и управления пространственно-временными характеристиками СВЧ сигнала. Оптический СВЧ генератор состоит из -слоя высокоомного прямозонного полупроводникового кристалла с собственной проводимостью 1, двух, аналогичных друг-другу наноразмерных монослоев диэлектрика 1, расположенных симметрично относительно -слоя 1 между -слоем и оптически прозрачными электродами 3, двух просветляющих покрытий 4, выполненных на поверхности оптически прозрачных электродов 3, двух диэлектрических охранных колец 5, каждое из которых охватывает наноразмерный монослой диэлектрика 4, оптически прозрачный электрод 3 и просветляющее покрытие 4. Оптически прозрачные электроды 3 соединены через электрические контакты 6 с источником смещающего напряжения 7, а регистрирующее устройство 9 соединено через сопротивление нагрузки 8 с источником смещающего напряжения 7 и одним из электрических контактов 6. Ось излучения 14 источника управляющего света 10 формируется оптической системой 11 и перпендикулярна плоскости просветляющего покрытия 4, а ось излучения 15 второго источника управляющего света 12 формируется оптической системой 13 и перпендикулярна плоскости второго просветляющего покрытия 4. Изобретение направлено на решение задачи создания оптического СВЧ генератора импульсов фототока, позволяющего осуществлять генерацию СВЧ импульсов только за счет воздействующего освещения, осуществлять оптическое и электрическое управление параметрами генерируемых колебаний при различных режимах генерации, а также повысить частоту оптически генерируемых колебаний. 1 з.п. ф-лы, 14 ил.
