JP 2006011089 А, 12.01.2006. ЕР 1195818 А2, 10.04.2002. US 2008088768 A1, 17.04.2008. JP 2004050940 A, 19.02.2004. KR 20020075556 A, 05.10.2002.
Имя заявителя:
Открытое акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (ОАО "ЭЛАРА") (RU)
Изобретатели:
Полутов Андрей Геннадьевич (RU) Игнатова Татьяна Александровна (RU) Михайлова Ирина Петровна (RU) Гольман Сергей Юрьевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (ОАО "ЭЛАРА") (RU)
Реферат

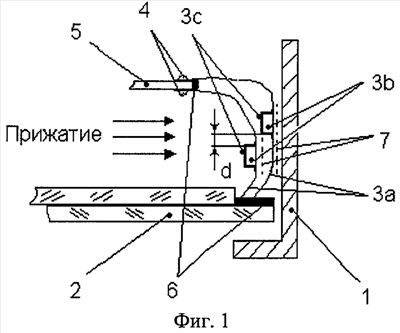

Модуль дисплея предназначен для передачи управляющих сигналов от вычислительного устройства к знакосинтезирующему устройству или матричному дисплею (плазменный, жидкокристаллический и т.п.). Модуль дисплея содержит устройство связи с микросхемами управления, установленными на, по меньшей мере, двух гибких основаниях - либо двухслойной ленте, либо гибкой печатной плате, либо гибко-жесткой печатной плате. Гибкие основания расположены одно над другим и содержат микросхемы управления, установленные на расстоянии друг от друга таким образом, что при фиксировании к стенке корпуса формируется пакет с последовательным их расположением в ряд. В конструкции гибкого основания предусмотрено наличие металлизированных площадок для усиления гибкой части устройства связи и применение упругого компаунда в местах перехода гибкого основания к жестким элементам конструкции. Разделение сигнальных цепей в отдельные устройства связи и размещение микросхем в ряд обеспечивают комфортный тепловой режим и помехоустойчивость работы дисплея при минимизации его габаритных размеров и массы. 3 н. и 15 з.п. ф-лы, 5 ил.
