НЕКОЛЛИНЕАРНЫЙ АКУСТООПТИЧЕСКИЙ ФИЛЬТР

Номер публикации патента: 2388030

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008141467/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G02F001/11
Аналоги изобретения: SU 805240 А, 25.02.1981. RU 2208824 C1, 20.07.2003. RU 16317 U1, 20.12.2000. SU 1247816 A, 30.07.1986.

Имя заявителя: Мазур Михаил Михайлович (RU),
Пустовойт Владислав Иванович (RU)
Изобретатели: Мазур Михаил Михайлович (RU)
Пустовойт Владислав Иванович (RU)
Патентообладатели: Мазур Михаил Михайлович (RU)
Пустовойт Владислав Иванович (RU)

Реферат

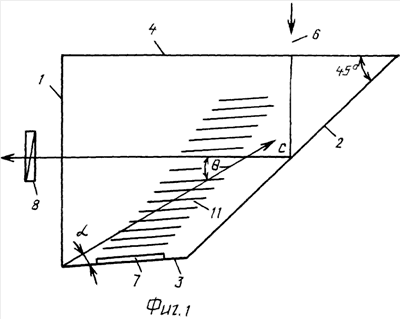

Изобретение относится к акустооптике и может быть использовано в качестве перестраиваемого узкополосного фильтра в анализаторах спектров оптического излучения. Заявленный неколлинеарный акустооптический фильтр содержит акустооптическую ячейку, выполненную из одноосного оптического кристалла, преимущественно парателлурита, включающий в себя первую и вторую оптические грани и ультразвуковой преобразователь, расположенный на третьей грани. Также фильтр содержит поляризатор, расположенный по ходу светового луча за первой оптической гранью. Четвертая грань выполнена оптической и входной для светового луча, а отражающая вторая оптическая грань скошена по отношению к четвертой грани под углом 45°. Поляризатор установлен на выходе светового луча. Между второй и четвертой гранями дополнительно выполнена пятая оптическая грань, расположенная перпендикулярно четвертой грани. При этом фильтр дополнительно содержит поворотную крышеобразную призму, установленную за поляризатором, размещенным за первой оптической гранью по ходу светового луча, и дополнительный поляризатор, установленный за пятой гранью акустооптической ячейки. Технический результат - упрощение АОФ за счет исключения из его состава как минимум одного из поляризаторов. 1 з.п. ф-лы, 2 ил.
