SU 530303 А, 17.11.1976. RU 2092797 C1, 10.10.1997. RU 2208825 C1, 20.07.2003. US 3767286 A, 23.10.1973.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Саратовский государственный технический университет (СГТУ) (RU)
Изобретатели:
Юлаев Александр Николаевич (RU) Зюрюкин Юрий Анатольевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Саратовский государственный технический университет (СГТУ) (RU)
Реферат

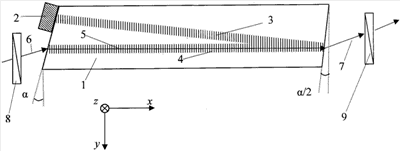

Изобретение относится к области приборостроения. В фильтре, содержащем звукопровод из анизотропного кристалла, пьезопреобразователь, входной поляризатор и выходной анализатор, в качестве звукопровода выбран анизотропный кристалл в форме призмы, протяженной вдоль кристаллографической оси х. Грань кристалла с пьезопреобразователем выполнена со скосом в плоскости ху в сторону положительной оси у, в два раза превышающим скос противоположной ей грани, отражающей ультразвук, скошенной в ту же сторону, причем величина углов скосов граней определена из условия обеспечения отражения ультразвука с последующим распространением вдоль оси х, совпадающей с направлением распространения светового луча, вводимого через одну или другую скошенные грани кристалла. Технический результат - повышение точности спектральных измерений. 1 ил.
