US 2010097582 A1, 22.04.2010. US 2007253076 A1, 01.11.2007. EP 1574890 A2, 14.09.2005. US 2008068563 A1, 20.03.2008. RU 2294002 C2, 20.02.2007.
Имя заявителя:
Корпорация "САМСУНГ ЭЛЕКТРОНИКС Ко., Лтд." (KR)
Изобретатели:
Шишкин Игорь Петрович (RU) Пискунов Дмитрий Евгеньевич (RU)
Патентообладатели:
Корпорация "САМСУНГ ЭЛЕКТРОНИКС Ко., Лтд." (KR)
Реферат

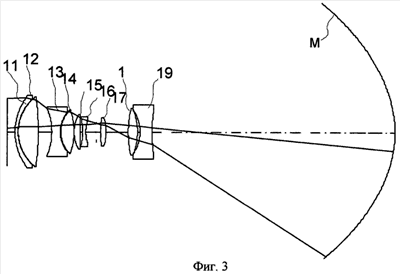

Оптическая система содержит оптический модулятор, оборачивающую оптическую систему, формирующую плоскость промежуточного изображения, которое фронтальная оптическая система проецирует на зеркало, отражающее изображение на экран. Оптический модулятор содержит красную, зеленую и синюю цветовые компоненты, выполненные с возможностью смещения. Оборачивающая оптическая система содержит более двух групп линз, выполненных с возможностью перемещения вдоль оптической оси для изменения размера изображения. Форма и расположение линз фронтальной оптической системы подобраны так, чтобы вызываемые ими хроматические аберрации частично компенсировались смещением вдоль оптической оси промежуточных изображений, сформированных каждой из цветовых компонент оптического модулятора, а смещение промежуточных изображений компенсировалось смещением оптических модуляторов цветовых компонент. Расстояния между плоскостью промежуточного изображения и отражающим зеркалом, между оптической осью и краем промежуточной плоскости изображения, между плоскостью оптического модулятора и отражающим зеркалом и между оптической осью и краем плоскости оптического модулятора удовлетворяют условиям, приведенным в формуле изобретения. Технический результат - увеличение светосилы, угола поля зрения, диапазона увеличений, качества изображения и уменьшение проекционного расстояния при компактных размерах. 8 з.п. ф-лы, 12 ил., 5 табл.
