US 4235506 А, 25.11.1980. RU 2229149 С1, 20.05.2004. US 5539575 А, 23.07.1996. US 6515799 В2, 04.02.2003.
Имя заявителя:
Открытое акционерное общество "Красногорский завод им. С.А. Зверева" (RU)
Изобретатели:
Падалко Анатолий Яковлевич (RU) Карягина Ирина Павловна (RU) Селезнев Сергей Георгиевич (RU) Мотанова Татьяна Александровна (RU)
Патентообладатели:
Открытое акционерное общество "Красногорский завод им. С.А. Зверева" (RU)
Реферат

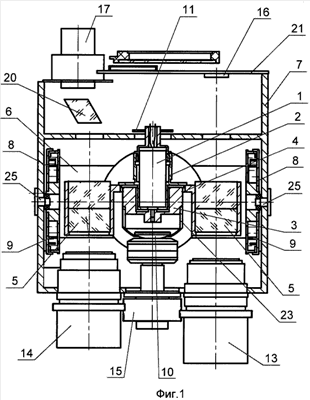

Прибор содержит два оптических канала, гироскопический блок и арретир. Гироскопический блок включает наружную рамку, шарнирно закрепленную на корпусе прибора, внутреннюю рамку с маховиком и гиродвигателем, шарнирно закрепленную на наружной рамке, и магнитный корректор. Магнитный корректор возвращает внутреннюю рамку через бесконтактное магнитное взаимодействие с маховиком в нулевое положение. Каждый из оптических каналов содержит объектив и призменный оптический блок стабилизации изображения, закрепленный на внутренней рамке гироскопического блока. Первый канал содержит окуляр. Второй оптический канал содержит ЖК экран и блок управления. В гироскопическом блоке размещены жидкостные гасители колебаний. Маховик жестко закреплен на оси гиродвигателя с центром тяжести в области пересечения осей вращения наружной и внутренней рамок. Свободная от крепления сторона маховика находится в бесконтактном магнитном взаимодействии с магнитным корректором. Корпус гиродвигателя взаимодействует с фиксирующими элементами узла арретира. Технический результат - повышение эффективности слежения и фоторегистрации движущегося объекта съемки с рук при размещении оператора на подвижных объектах. 3 ил.
