WO 02088825 А2, 07.11.2002. EP 0535402 A1, 07.04.1993. US 2003165017 A1, 04.09.2003. WO 2004053541 A1, 24.06.2004.
Имя заявителя:
ЛУМУС ЛТД. (IL)
Изобретатели:
АМИТАИ Яаков (IL)
Патентообладатели:
ЛУМУС ЛТД. (IL)
Приоритетные данные:
14.02.2006 IL 173715
Реферат

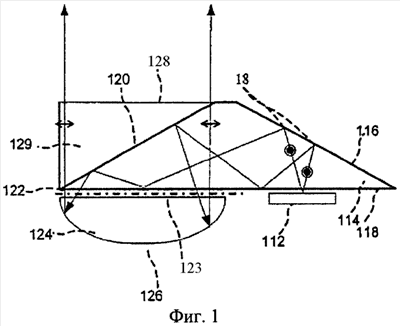

Оптическая система содержит светопропускающую подложку, имеющую по меньшей мере одну поверхность и края, источник освещения дисплея, оптический элемент для ввода света, находящийся на упомянутой подложке, таким образом, что волны света с указанного дисплея вводятся указанным оптическим элементом для ввода света в указанную подложку путем полного внутреннего отражения; по меньшей мере один поляризующий светоделитель на указанной подложке, по меньшей мере отражающий оптический элемент и по меньшей мере одну замедляющую пластину. Замедляющая пластина расположена между по меньшей мере частью поверхности подложки и упомянутым отражающим оптическим элементом. Поляризующий светоделитель отражает волны света, которые вводятся внутри подложки в отражающий оптический элемент. Оптическая система в других вариантах исполнения может содержать вторую светопропускающую подложку, расположенную рядом с первой подложкой и имеющую по меньшей мере две поверхности, параллельные друг другу, второй оптический элемент для ввода света в подложку путем внутреннего отражения, по меньшей мере одну частично отражающую поверхность на упомянутой подложке, чья поверхность является не параллельной поверхностям второй подложки. 3 н. и 40 з.п. ф-лы, 37 ил.
