УСТРОЙСТВО ДЛЯ ФОКУСИРОВКИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

Номер публикации патента: 2413265

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009114800/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G02B027/16
Аналоги изобретения: RU 2140836 C1, 10.11.1999. SU 1757827 A1, 30.08.1992. RU 2278404 C2, 20.06.2006. GB 1412685 A, 05.11.1975.

Имя заявителя: Российская Федерация, от имени которой выступает Министерство образования и науки Российской Федерации (Минобрнауки России) (RU),
Открытое акционерное общество "Национальный институт авиационных технологий" (ОАО НИАТ) (RU)
Изобретатели: Сироткин Олег Сергеевич (RU)
Блинков Владимир Викторович (RU)
Кондратюк Дмитрий Иванович (RU)
Патентообладатели: Российская Федерация, от имени которой выступает Министерство образования и науки Российской Федерации (Минобрнауки России) (RU)
Открытое акционерное общество "Национальный институт авиационных технологий" (ОАО НИАТ) (RU)

Реферат

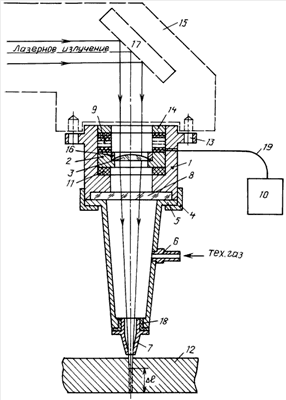

Устройство содержит корпус оптической головки с установленными в нем узлом фокусирующей линзы, механизм изменения геометрии лазерного луча и сопло оптической головки. Узел фокусирующей линзы включает корпус фокусирующей линзы с закрепленной в нем линзой. Механизм изменения геометрии лазерного луча снабжен устройством управления и выполнен в виде набора «стопы» отдельных кольцевых пьезоэлектрических элементов с напыленными электродами. Устройство управления выполнено в виде задающего генератора прямоугольных импульсов и усилителя электрических сигналов. Набор пьезоэлектрических элементов установлен подвижно и соосно оси оптической головки в ее корпусе и связан с торцом корпуса фокусирующей линзы. Корпус фокусирующей линзы установлен в корпусе оптической головки на упругую резиновую прокладку. "Стопа", узел фокусирующей линзы и резиновая прокладка поджаты к дну цилиндрической выточки при помощи резьбового кольца. Усилитель электрических сигналов связан с электродами. Технический результат - создание простой по конструкции и в управлении фокусирующей оптической головки для лазерной режущей установки с волоконным лазером, позволяющей осуществлять качественную резку толстостенных деталей в автоматическом режиме толщиной до 20 мм. 1 ил.
