| СУММАТОР ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ |  |
Номер публикации патента: 2182346 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G02B027/09 H01S005/40 | | Аналоги изобретения: | RU 2101743 C1, 10.01.1998. RU 2148850 C1, 10.05.2000. GB 2187301 А, 09.03.1987. RU 2105399 C1, 20.02.1998. US 5463534 А, 31.10.1995. |
| Имя заявителя: | Государственное унитарное предприятие "Конструкторское бюро приборостроения" | | Изобретатели: | Бушмелев Н.И.
Кривошеин В.Н.
Погорельский С.Л.
Сбродов А.В.
Лазукин В.Ф.
Шипунов А.Г. | | Патентообладатели: | Государственное унитарное предприятие "Конструкторское бюро приборостроения" |
Реферат | |

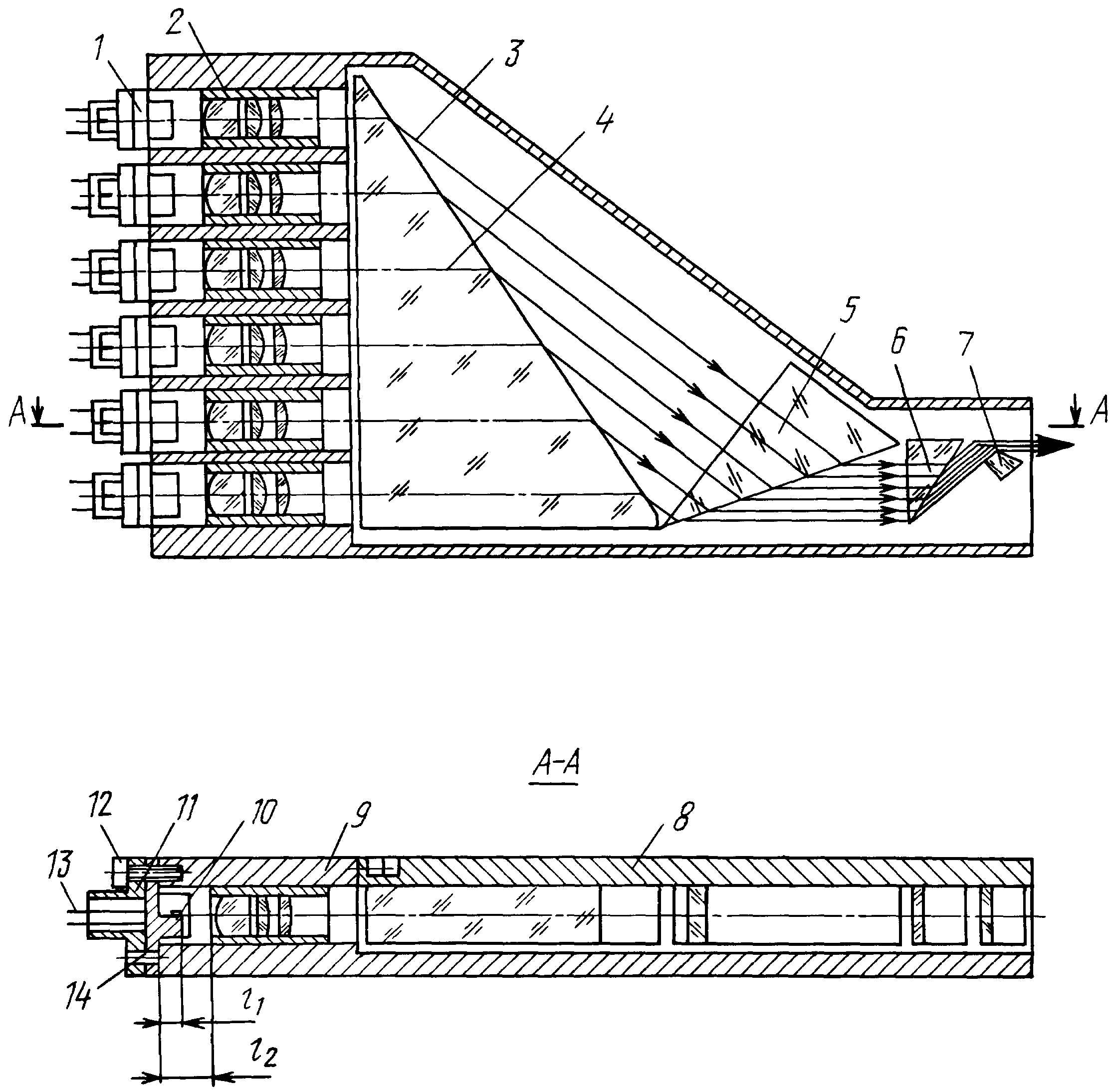

Сумматор содержит группу источников излучения, оптические оси которых параллельны друг другу, коллимирующие объективы и систему оптических клиньев, выполненную из четного количества пар оптических клиньев, закрепленных на несущей пластине, выполненной из материала с коэффициентом линейного расширения, согласованным с коэффициентом линейного расширения материала оптических клиньев. Каждая четная пара клиньев расположена как негативное отображение предыдущей пары. Источники излучения и объективы объединены в одном корпусе, являющемся компенсатором температурной дефокусировки объективов относительно излучающих площадок соответствующих источников излучения. При этом выполняется указанное в формуле изобретения соотношение между диапазоном изменения температуры, коэффициентами линейного расширения материалов корпусов сумматора и источника излучения, расстояниями от места крепления корпуса источника излучения до первой линзы соответствующего коллимирующего объектива и до излучающей площадки источника излучения и диаметром кружка рассеяния коллимирующего объектива. Технический результат заключается в повышении мощности выходного луча малой расходимости со стабильной выходной оптической осью при изменении температуры от -70 до 70oС и высоким КПД. 1 ил.
|
